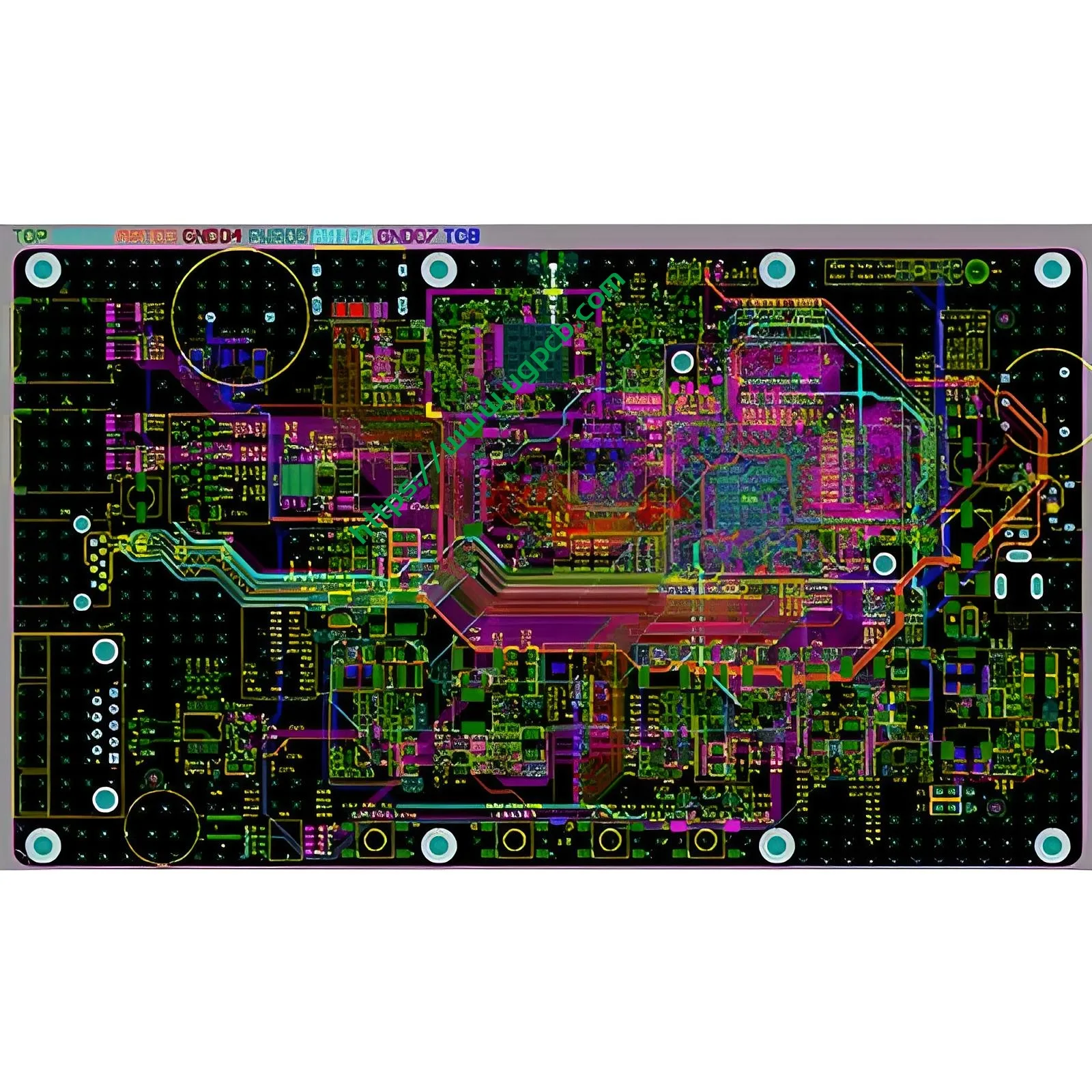

RF Printed Circuit Board Design

اسم: RF Printed Circuit Board Design

طبقات قابلة للتصميم: 1-32 طبقات

الحد الأدنى لعرض الخط وتباعد الأسطر: 3ميل

الحد الأدنى لفتحة الليزر: 4ميل

الحد الأدنى من الفتحة الميكانيكية: 8ميل

سمك رقائق النحاس: 18-175سم (معيار: 18سم35سم70سم)

قوة قشر: 1.25ن / مم

الحد الأدنى لقطر ثقب التثقيب: جانب واحد: 0.9ملم/35 مل

الحد الأدنى لقطر الثقب: 0.25ملم/10 مل

التسامح الفتحة: .8φ0.8mm ± 0.05mm

Hole tolerance: ±0.05mm

  • تفاصيل المنتج

Definition of RF PCB

We can generally define an RF PCB as a printed circuit board designed to operate at medium to very high frequencies.

Frequency Range of RF PCBs

لذلك, any high frequency printed circuit board that operates above 100MHz is a radio frequency printed circuit board (UGPCB).

Actual Reference Frequency Range

لكن, when it comes to RF PCBs (UGPCB), the actual reference frequency range is usually 300MHz and above.

Microwave PCBs

RF PCBs operating above 2GHz are called microwave PCBs.
