Im riesigen Universum der Elektronikfertigungsindustrie, Jeder Stern trägt die Brillanz der Technologie und den Funken der Innovation in sich. Darunter, SMT (Oberflächenmontagetechnologie) ist nicht nur ein strenger Prozess, sondern auch eine Disziplin, die Technologie und Kunst als Brücke zwischen elektronischen Bauteilen und Leiterplatten verbindet (Leiterplatten). In diesem Artikel erkunden Sie die Fachterminologie im Bereich SMT und lüften das Geheimnis der präzisen Sprache der Elektronikfertigungsindustrie.
1. Grundlegende SMT-Terminologie: der Grundstein für den Aufbau der elektronischen Welt
SMT: Bei dieser Technologie werden elektronische Komponenten direkt auf der Oberfläche der Leiterplatte montiert, die Integration und Produktionseffizienz der Leiterplatte erheblich verbessert.
Leiterplatte: Als Träger elektronischer Komponenten, das Design, Die Herstellung und Qualitätskontrolle von Leiterplatten ist der Kern des gesamten Herstellungsprozesses elektronischer Produkte.
SMD (Oberflächenmontiertes Gerät) und DIP (Dual-Inline-Paket): Die beiden repräsentieren die gängigsten Verpackungsformen im SMT und THT (Through-Hole-Technologie) Epochen bzw.
2. Verpackung und Verbindung: die enge Umarmung von Bauteilen und Leiterplatten
BGA (Kugelgitter-Array) und QFN (Quad Flat ohne Blei): Diese hochdichten Verpackungstechnologien machen elektronische Produkte kompakter und effizienter.
IC (Integrierter Schaltkreis): Als die “Gehirn” moderner elektronischer Geräte, Die Integration und Leistung von IC stehen in direktem Zusammenhang mit der Wettbewerbsfähigkeit von Produkten.
Reflow-Löten: Durch präzise Steuerung des Temperaturverlaufs, Durch das Aufschmelzen der Lotpaste entsteht eine feste Verbindung zwischen SMD-Bauteilen und Leiterplatten.
3. Qualitätsprüfung und Zuverlässigkeit: Schutz der Lebensader elektronischer Produkte
AOI (Automatisierte optische Inspektion) und Röntgeninspektion: Sie sind wie “Mikroskope” in der Elektronikfertigungsindustrie, Wir stellen sicher, dass jede Lötstelle und jedes Bauteil den Qualitätsstandards entspricht.
IKT (In-Circuit-Test) und FCT (Funktionstest): Zusammen, sie bilden die “körperliche Untersuchung” elektronischer Produkte, bevor sie das Werk verlassen, Sicherstellen, dass das Produkt normal funktioniert und eine stabile Leistung aufweist.
4. Produktionslinie und -prozess: Die Kunst der Präzisionsfertigung

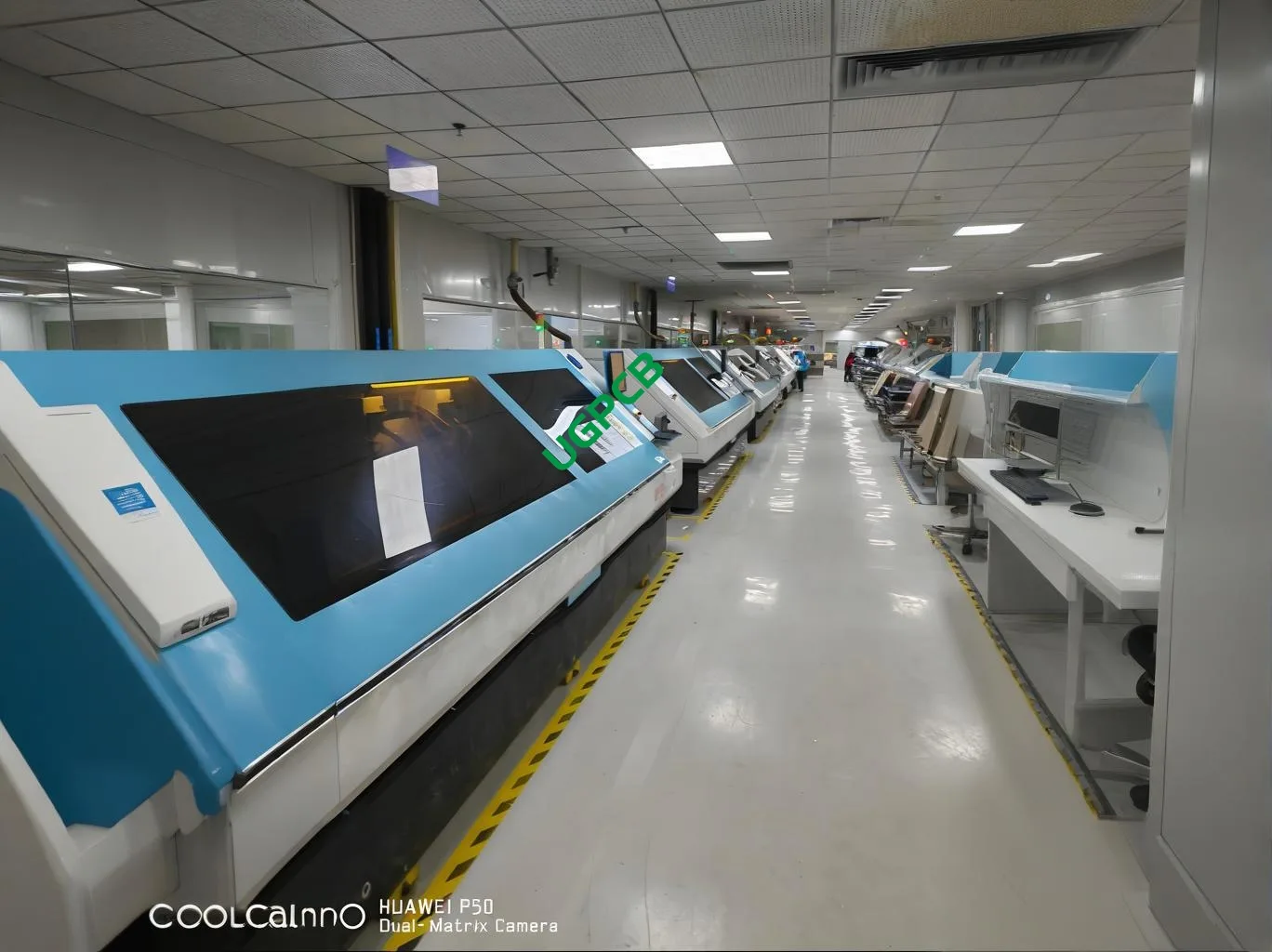

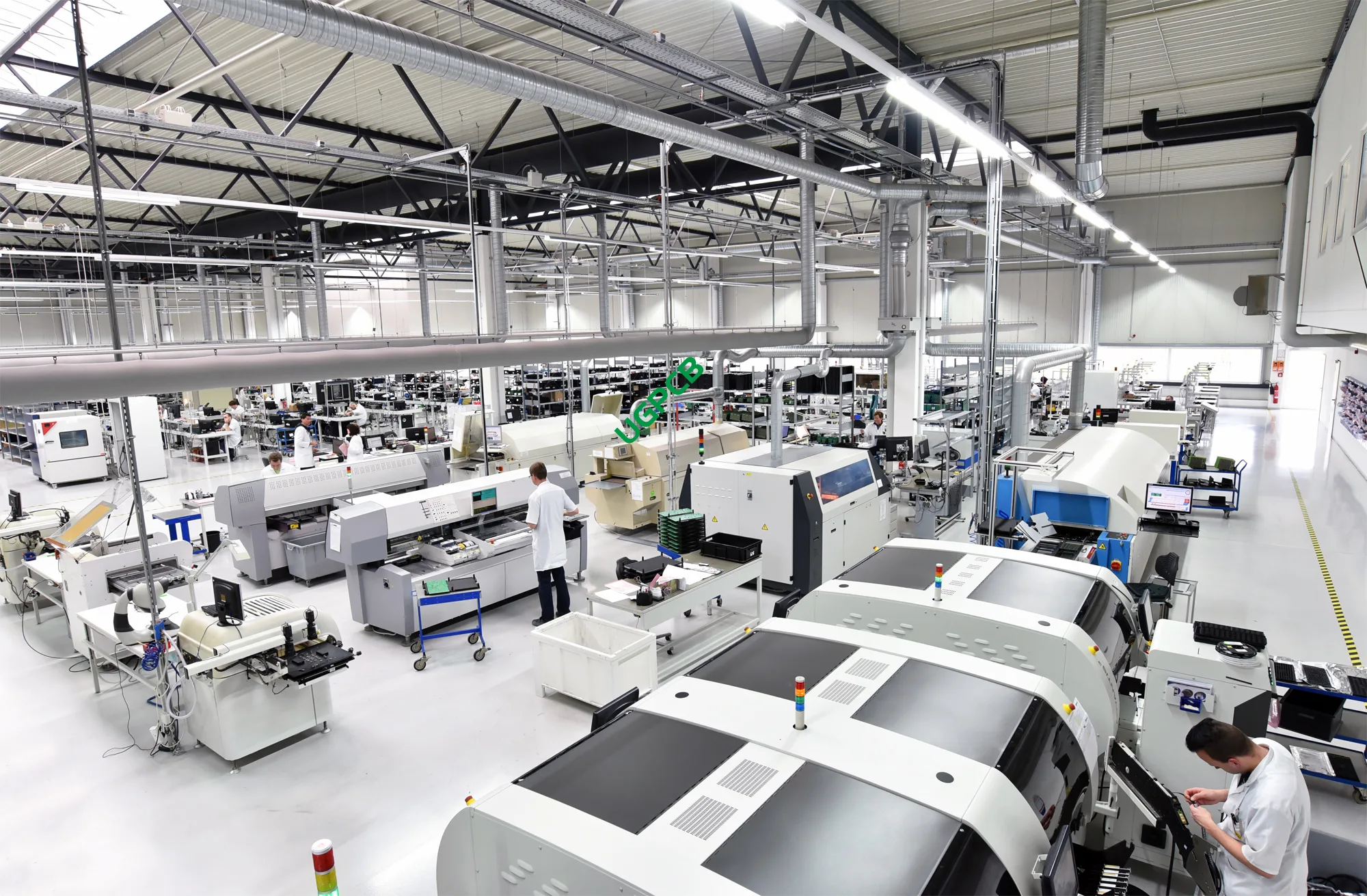

SMT-Linie: Vom Drucker zur SMT-Maschine, und dann zum Reflow-Ofen, Jeder Prozess verkörpert die Weisheit und den Schweiß der Ingenieure.
Schablonendruck und Pick and Place: Diese scheinbar einfachen Schritte sind die entscheidenden Schritte, um eine hochpräzise Platzierung zu erreichen.
Bleifreies Lot: Die Verbesserung des Umweltbewusstseins hat die weitverbreitete Anwendung von bleifreiem Lot gefördert, Wir bringen eine grünere und nachhaltigere Zukunft in die Elektronikfertigungsindustrie.
5. PCB-Design und -Herstellung: Blaupause und Grundstein der elektronischen Welt
PCB-Dicke und Kupferdicke: Diese Parameter wirken sich direkt auf die elektrische Leistung und die mechanische Festigkeit von Leiterplatten aus.
Impedanzkontrolle: Die Gewährleistung der Integrität der Signalübertragung auf der Leiterplatte ist ein wichtiger Bestandteil des Hochgeschwindigkeitsschaltungsdesigns.
Mikrovia, Blind Via und Buried Via: Die Einführung dieser speziellen Strukturen macht das PCB-Design flexibler und effizienter.
6. Management und Effizienz: der intelligente Motor der Elektronikfertigungsindustrie
ERP (Unternehmensressourcenplanung) und MES (Fertigungsausführungssystem): Sie sind wie die “Gehirn” der Elektronikfertigungsindustrie, Überwachung und Optimierung des Produktionsprozesses in Echtzeit zur Verbesserung der Produktionseffizienz.
JIT (Just-in-Time) und Kanban: Die Anwendung dieser Managementkonzepte macht die Elektronikfertigungsindustrie flexibler und effizienter, reduziert die Lagerkosten, und verbessert die Reaktionsgeschwindigkeit des Marktes.
7. Die Entwicklung und Innovation der Verpackungstechnologie: Erkundung der unendlichen Möglichkeiten der Zukunft

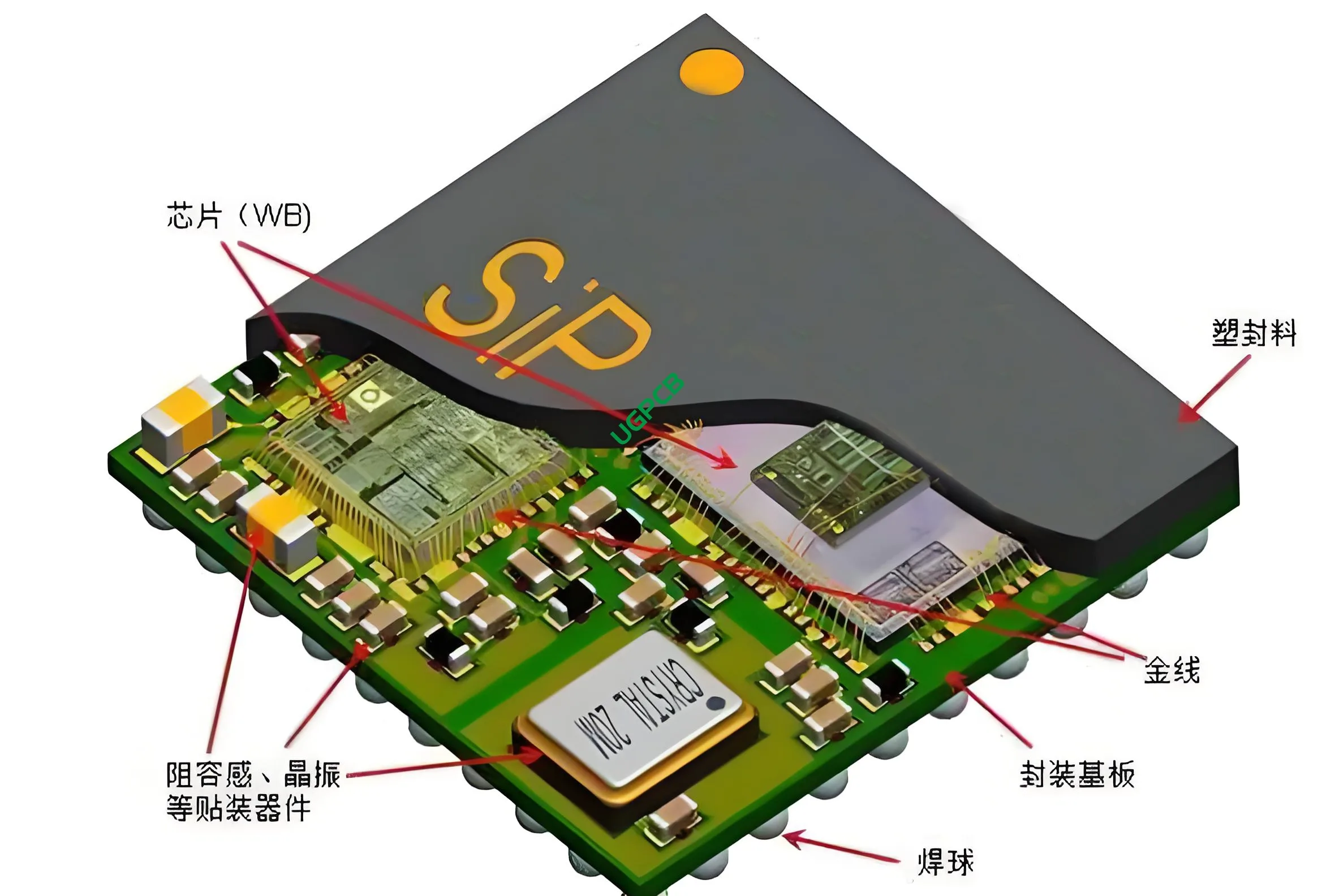

COB (Chip-on-Board), Flip Chip und Underfill: Diese fortschrittlichen Verpackungstechnologien verbessern nicht nur die Integrations- und Wärmeableitungsleistung von Chips, sondern bieten auch unendliche Möglichkeiten für die Innovation elektronischer Produkte.
Six Sigma: Die Anwendung dieser Qualitätsmanagementmethode ermöglicht es der Elektronikfertigungsindustrie, den Weg der Null-Fehler-Marke weiter voranzutreiben.
Abschluss: Eine Reise der Terminologie in der Elektronikfertigungsindustrie, eine Symphonie der Erkundung und Innovation
Von SMT bis PCB, von der Verpackungstechnik bis zur Qualitätsprüfung, von der Produktionslinientechnologie bis zur Managementeffizienz, Jeder Begriff in der Elektronikfertigungsindustrie trägt die Weisheit der Technologie und den Funken der Innovation in sich. Zusammen, Sie bilden die präzise Sprache und Kunst der Elektronikwelt, Dies ermöglicht es uns, den Weg der Erforschung und Innovation weiter voranzutreiben. In dieser Zeit voller Herausforderungen und Chancen, Lassen Sie uns gemeinsam mit Weisheit und Schweiß ein glorreiches Kapitel in der Elektronikfertigungsbranche schreiben!
