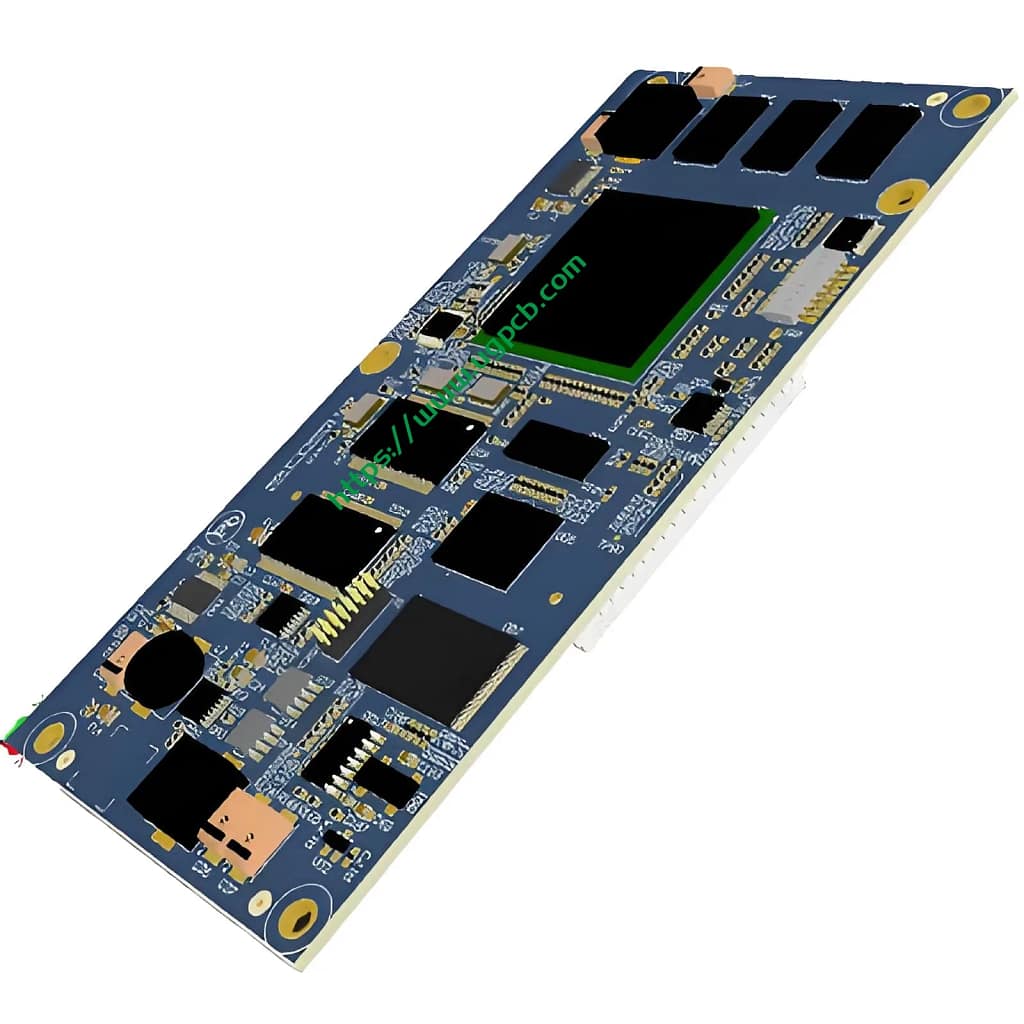

10-Layer-Kommunikationsschalter PCB/PCBA-Design - UGPCB

Mehrschichtiges PCB-Design/

10-Layer-Kommunikationsschalter PCB/PCBA-Design

Name: 10-Layer-Kommunikationsschalter PCB/PCBA-Design

Blatt: IT180, F4BM, FR4, FR1-4, usw.

Gestaltbare Ebenen: 1-32 Schichten

Mindestlinienbreite und Zeilenabstand: 3Mil

Minimale Laserapertur: 4Mil

Minimale mechanische Blende: 8Mil

Dicke der Kupferfolie: 18-175cm (Standard: 18cm35cm70cm)

Schälfestigkeit: 1.25N/mm

Mindestlochdurchmesser: einseitig: 0.9mm/35mil

Mindestlochdurchmesser: 0.25mm/10mil

Blendentoleranz: ≤φ0,8 mm ± 0,05 mm

  • Produktdetails

Was ist ein Kommunikationsschalter?

Was ist ein Kommunikationsschalter?

STACTED Kommunikationsnetzwerk

Ein geschaltetes Kommunikationsnetzwerk überträgt Daten über eine Reihe von Netzwerkknoten von einer Quelle an ein Ziel.

Adaptiver Kommunikationsschalter

Zweck und Funktionalität

Adaptive Switches ermöglichen Benutzern mit physischen Schwierigkeiten und besonderen Bedürfnissen, um assistive Technologiegeräte in ihrer Umgebung zu aktivieren.

Bedeutung des richtigen Schalters

Täuschend einfache Tasten, Der richtige Switch eröffnet den Zugang zu einer Welt der Kommunikationsgeräte, Umweltkontrollen, Computersoftware, und mobile Geräte.
