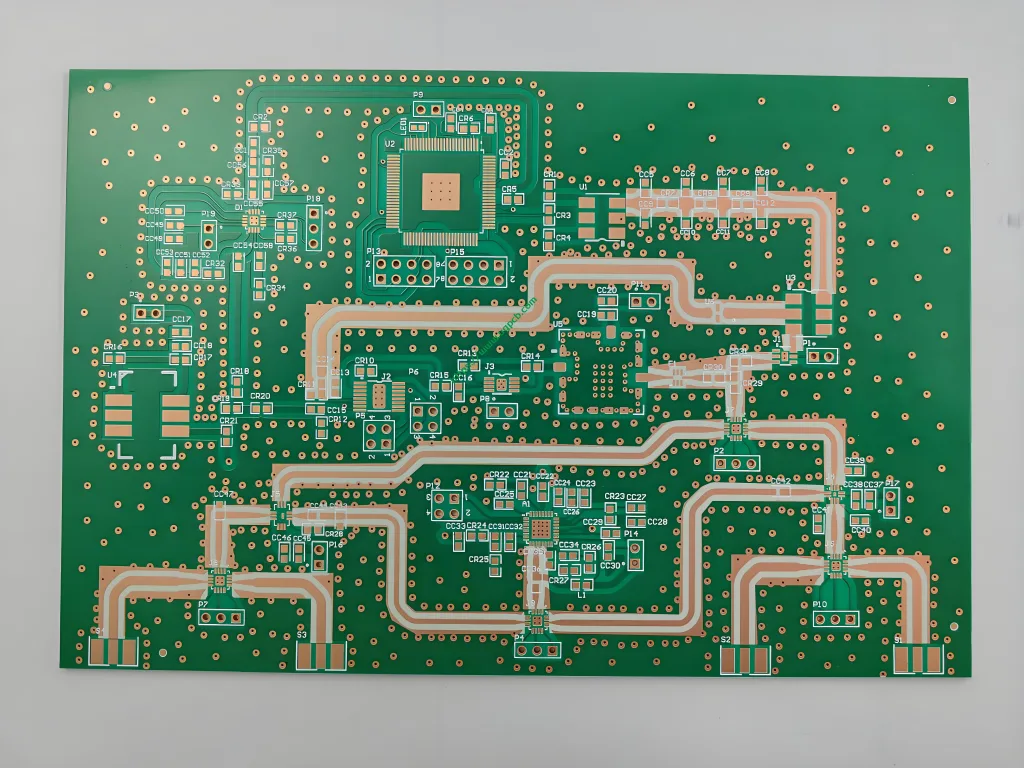

Rogers RT/duroid 5880 Niedrige DK-HF-Hochfrequenz-Leiterplatte

Rogers RT5880 Vorteil:

1. Sehr niedrige DK, gemessen bei 10GHz, der DK beträgt 2,20 ± 0,02;
2. Extrem niedriger DF, gemessen bei 10GHz, dielektrischer Verlustfaktor ist 0.0009;
3. Unterstützt die höchste Anwendungssignalfrequenz bis zum Ku-Band oder höher;
4. Feuchtigkeitsaufnahme so gering wie möglich 0.02%;
5. Erfüllen Sie die Standards für bleifreie Prozesse.

Rogers RT5880-Anwendung:

Telefonleitung für die kommerzielle Luftfahrt

Mikrostreifen- und Streifenschaltungen

Millimeterwellenanwendungen

Militärisches Radar-PCB-System

Raketenleitsystem

Punkt-zu-Punkt-Digitalfunkantennen

Rogers RT / Duroid 5880 Hochfrequenz-Teflon-PCB ist ein glasfaserverstärktes PTFE-Material. Diese Mikrofasern sind zufällig im Material verteilt, Bietet maximale Festigkeitssteigerung für Schaltungsanwendungen und Schaltungsproduktionsprozesse.

Rogers RT / Duroid 5880 hat die niedrigste Dielektrizitätskonstante seiner Art, Aufgrund ihres extrem geringen dielektrischen Verlusts eignen sie sich hervorragend für Hochfrequenz- und Breitbandanwendungen, die minimale Streuung und Verluste erfordern. Zusätzlich, die sehr geringe Feuchtigkeitsaufnahme von RT / Duroid 5880 macht es zur idealen Wahl für Anwendungen in Umgebungen mit hoher Luftfeuchtigkeit.

RT / Duroid 5880 lässt sich leicht in die gewünschte Form schneiden, und es kann der Korrosion aller Lösungen und Reagenzien widerstehen, die beim Ätzen und Plattieren von Durchgangslöchern verwendet werden. RT / Duroid 5870 Und 5880 Laminate haben den geringsten dielektrischen Verlust, geringe Feuchtigkeitsaufnahme, Isotropie, und geringe Änderung der elektrischen Eigenschaften mit der Frequenz.

Um den immer strengeren Anforderungen des Hochfrequenz-Schaltungsdesigns für Leiterplatten gerecht zu werden, Rogers PCB hat eine neue Generation von Hochfrequenz-Laminat-RT auf den Markt gebracht / Duroid 5880, welches aus glasfaserverstärktem Polytetrafluorethylen-Material besteht. Die Mikrofasern der Platte sind zufällig im Material verteilt, Dies kann die Festigkeitsanforderungen der Platine im Schaltungsanwendungs- und Produktionsprozess in hohem Maße gewährleisten. Im Vergleich zu ähnlichen Materialien auf dem Markt, RT / Duroid 5880 hat die niedrigste Dielektrizitätskonstante, und seine Dielektrizitätskonstante ist 2.20 ± 0.02 wenn gemessen bei 10 GHz ipc-tm 2.5.5.5 Standard. Gleichzeitig, Der dielektrische Verlust der Platte beträgt nur 0.0009 nach dem gleichen Standard gemessen. Aufgrund des extrem geringen dielektrischen Verlusts eignet es sich hervorragend für Hochfrequenz- und Breitbandanwendungen, die minimale Streuung und Verluste erfordern. Seine maximale Unterstützungsfrequenz kann das Ku-Band oder sogar eine höhere Frequenz erreichen. Zusätzlich, RT / Duroid 5880 hat eine sehr geringe Feuchtigkeitsaufnahmerate 0.02%, Dies macht es zur idealen Wahl für Anwendungen mit hoher Luftfeuchtigkeit.

Rogers RT / Duroid 5880 Leiterplatten lassen sich leicht in die gewünschte Form schneiden, die die Anforderungen verschiedener Hohlraumstrukturen auf Rogers-PCB-Form in Hochfrequenzanwendungen perfekt erfüllen kann. Darüber hinaus, die Dicke des galvanisch abgeschiedenen Kupfers, unterstützt durch RT / Duroid 5880 wie Hochfrequenzlaminat ist 8 ~70UM, und diese Art von Hochfrequenzlaminat kann der Korrosion verschiedener Säure- und Alkalireagenzien widerstehen, die im Verarbeitungsprozess und beim Test verschiedener Verarbeitungsprozesse bei hohen und niedrigen Temperaturen verwendet werden. RT / Duroid 5870 hat den geringsten dielektrischen Verlust, geringe Feuchtigkeitsaufnahmerate, Isotropie und geringe Variation der elektrischen Eigenschaften mit der Frequenz, Daher wird es in Telefonleitungen der kommerziellen Luftfahrt eingesetzt, Mikrostreifen- und Streifenleitungsschaltungen, Millimeterwellenanwendungen, Militärische Radarsysteme, Raketenleitsysteme, und Punkt-zu-Punkt-Digitalfunkantennen.
