Bouchage de résine pour PCB
Dans le vaste univers de fabrication électronique, Cartes de circuits imprimés (PCB) Se tenir sans aucun doute les étoiles les plus brillantes, Porter le cœur et l'âme des appareils électroniques. Parmi les myriades de processus impliqués dans la fabrication de PCB, Celui qui peut sembler simple mais est d'une importance extrêmement importante. Ce processus protége discrètement la fiabilité et la stabilité des circuits imprimés. Cet article vous emmènera en profondeur dans cette technique, dévoiler son mystérieux voile, et apprécier son charme unique dans la fabrication électronique.
je. Branchage de la résine PCB: L'origine du processus

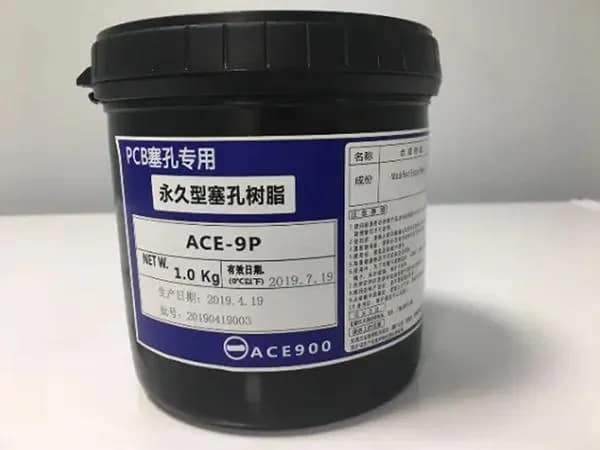

Branchage de la résine PCB, Comme son nom l'indique, implique d'injecter avec précision du matériau de résine dans les trous à travers des PCB pour sceller efficacement ces ouvertures. Le but de ce processus est d'empêcher la pâte de soudure de s'infiltrer dans les trous à l'arrière de la planche, évitant ainsi le risque de court-circuit. Par rapport au bouchage d'encre traditionnel, matériaux de résine (Époxy) sont devenus la solution idéale en raison de leur fiabilité supérieure, Adaptabilité de traitement, et les propriétés des matériaux.
Ⅱ.Le flux de processus: Une combinaison de précision et d'art

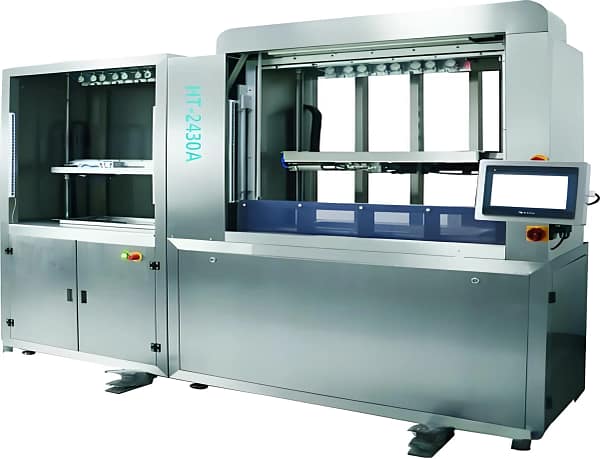

Équipement de machine à branchement de résine PCB
1.Traitement des trous
Les processus de bouchage de résine précoce n'impliquaient pas d'étapes de traitement des trous complexes. Cependant, avec l'application croissante de PCB dans des environnements à haute température et la réduction continue du coefficient d'expansion thermique (CTE) des planches, Le décalage entre le coefficient d'extension de la résine et du matériel du conseil d'administration est progressivement devenu apparent. Pour résoudre ce problème, Les processus modernes incluent des étapes de brouillage ou de micro-gravure pour les murs de trou afin d'améliorer la résistance à la liaison entre la résine et le matériau de la carte, Réduire le risque de séparation en résine des parois des trous.
2.Bouchage
L'industrie adopte généralement l'impression d'écran pour le branchement des opérations. Cependant, pour des produits à haute demande tels que l'automobile et l'électronique aéronautique, L'équipement de bouchage à l'aspirateur est préféré. Les machines de bouchage à vide horizontales et verticales ont chacune leurs caractéristiques; Le premier convient à une grande surface, tâches exposantes à l'uniformité, tandis que ce dernier est mieux adapté à la petite zone, travaux de branchement de haute précision.
3.Pâtisserie
Après le bouchage, un processus de cuisson à haute température à 150 degrés Celsius pour 1 Une heure est nécessaire pour garantir que la résine guérit complètement et forme une couche isolante stable. Cette étape est cruciale pour garantir la qualité du bouchage et la permettant au matériau de résine de fonctionner de manière optimale.
4.Nivellement
Puisque la résine sortait légèrement au-dessus de la surface de la carte après le bouchage, il est nécessaire de moudre sa surface lisse en utilisant des ceintures abrasives ou des pinceaux en céramique pour que les processus ultérieurs se poursuivent en douceur. Durant ce processus, Les directions de broyage doivent être modifiées plusieurs fois pour éviter une épaisseur de cuivre inégale ou une coupe excessive de gros trous.

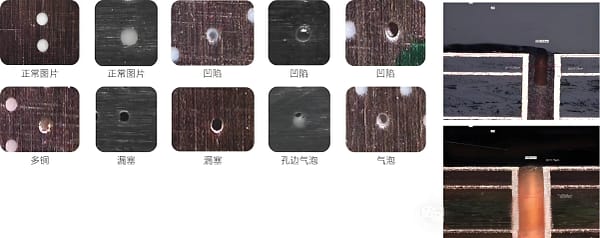

Bouchage de résine pour PCB
III. Avantages: Double amélioration des performances et de l'efficacité
1.Améliorer la fiabilité des produits
Le bouchage de la résine PCB résout efficacement le problème de la fuite de soudure, Éviter la contamination cachée par les fissures dans le bouchage et le filament anodique conducteur résultant (FAC) phénomène. Selon les données de l'industrie, Les PCB utilisant le processus de branchement de résine ont vu leur fiabilité augmenter de plus que 30% par rapport aux processus traditionnels de branchement à l'encre, améliorer considérablement la durée de vie des produits et la stabilité.
2.Améliorer l'intégrité du signal
Il existe une relation étroite entre le bouchage de résine et l'intégrité du signal. En optimisant le processus de branchement, Les chemins de transmission du signal peuvent être améliorés, Réduire la perte et les interférences de signal. Cet avantage est particulièrement évident dans les dispositifs électroniques transmettant une haute fréquence, signaux à grande vitesse.
3.Augmentation de la densité des pièces
Le processus de bouchage de résine crée également des conditions favorables pour augmenter la densité des pièces sur les PCB. En contrôlant précisément le remplissage et le scellement des trous, Plus de composants peuvent être organisés et interconnectés dans un espace limité. Alors que les produits électroniques tend à plus léger, plus petit, et un développement plus intégré, L'importance de ce processus devient de plus en plus importante.
4.Avoir hâte de
Un nouveau chapitre pour la technologie de branchement de résine
En avant, avec la croissance continue de la demande de haute densité, Cartes de PCB à grande difficulté, La technologie de branchement de résine jouera un rôle encore plus essentiel dans le domaine de la fabrication de PCB. D'une part, avec des progrès continus en science des matériaux, Le développement de nouveaux matériaux en résine améliorera encore les performances et la fiabilité des processus de branchement. D'autre part, L'introduction de l'intelligent, L'équipement automatisé améliorera encore l'efficacité de la production et les niveaux de contrôle de la qualité des processus de prise.
De plus, Nous devons reconnaître que le bouchage de résine n'est pas un processus isolé mais étroitement lié à d'autres aspects de la fabrication de PCB, formant une chaîne complète de fabrication de produits électroniques. Donc, dans les développements futurs, Comment mieux intégrer le bouchage de résine avec d'autres processus pour optimiser les performances globales sera un sujet important pour l'industrie.
Conclusion: Tutelle de précision, Façonner l'avenir ensemble
Branchage de la résine PCB, un processus apparemment simple, joue un rôle vital dans la fabrication électronique. Ce n'est pas seulement le gardien de la fiabilité de la carte de circuit imprimé, mais aussi un promoteur de performances électroniques améliorées. Dans les développements futurs, Nous avons toutes les raisons de croire qu'avec des progrès technologiques continus et une innovation soutenue, La technologie de bouchage de résine brillera encore plus lumineuse dans le domaine de la fabrication électronique, contribuer davantage à l'avancement technologique humain.
