À l’ère de l’explosion du trafic des centres de données et du déploiement généralisé de la 5G, traditionnel MATÉRIAUX PCB ne peut plus prendre en charge la transmission de signal haute vitesse de 25 Gbit/s ou 112 Gbit/s. Lorsque l'intégrité du signal (ET) et l'intégrité de l'alimentation (PI) deviennent des obstacles majeurs à la conception, une haute performance 20-couche circuit imprimé à grande vitesse s'impose comme l'outil essentiel des ingénieurs matériels.
UGPCB utilise une fabrication avancée et un contrôle strict des matériaux pour offrir le 20-PCB à grande vitesse de couche (Fond de panier de communication) . Doté d'un haut de gamme Matériau TUC/TU872LK, combiné avec la technologie des vias aveugles et de l'or dur, il fournit un support physique exceptionnel pour les serveurs, routeurs principaux, et équipements aérospatiaux. Cet article détaille les caractéristiques techniques et la valeur fondamentale de ce produit.
1. Présentation du produit: Qu'est-ce qu'un PCB haute vitesse à 20 couches?
Un PCB est la base des produits électroniques . Alors que les systèmes exigent des vitesses et des densités plus élevées, les cartes standard à 2 ou 4 couches ont du mal avec le contrôle d'impédance et le blindage EMI.

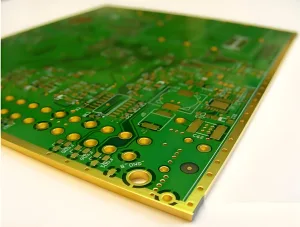

UGPCB 20-PCB à grande vitesse de couche se compose de 20 couches de cuivre conductrices laminées avec Prepreg et Core . Conçu spécifiquement comme un fond de panier de communication, il gère la transmission des données et la distribution d'énergie entre les cartes de ligne. Il s'agit d'une solution haut de gamme pour une transmission à faibles pertes et une intégration de systèmes complexes.
2. Conception & Matériel: La supériorité du TU872LK
Une haute qualité carte PCB multicouche s'appuie à la fois sur une conception intelligente et des matériaux haut de gamme. L'UGPCB adhère à des règles strictes de conception à grande vitesse:
-
Conception d'empilement: La structure à 20 couches assure un couplage étroit entre le signal et les plans de masse. Les signaux haute vitesse critiques sont intégrés sous forme de striplines pour des performances CEM optimales . Plusieurs plans de masse réduisent efficacement l'impédance PDN .
-
Sélection des matériaux—TUC/TU872LK:
Pour les signaux supérieurs à 10 Gbit/s, la norme FR-4 souffre de pertes diélectriques élevées. L'UGPCB sélectionne TU-872LK, un époxy modifié haute performance de TUC, idéal pour conceptions à grande vitesse .-
Faible perte: Son facteur de dissipation (Df) est extrêmement faible (< 0.009 à 10 GHz), garantir l'intégrité du signal sur des chemins complexes à 20 couches .
-
Fiabilité thermique élevée: Avec une Tg de 220°C (DMA), il garantit la stabilité dimensionnelle et la résistance au CAF pendant le laminage et le fonctionnement .
-
3. Structure & Principe de fonctionnement
Ce aveugle et enterré via PCB fonctionne sur la théorie des lignes de transmission. Les signaux à grande vitesse utilisent des couches de référence adjacentes (GND) pour un chemin de retour clair, créer une impédance uniforme.
-
Caractéristique structurelle:
-
Aveugle via la technologie: La conception comprend des vias aveugles L3-L20 . Ces vias commencent à la couche 3 et arrêtez-vous au calque 20, économiser de l'espace de routage et réduire les stubs réfléchissant le signal, un processus clé pour les interconnexions à haut débit sur PCB de fond de panier de communication .
-
-
Spécifications physiques:
-
Épaisseur finie: L'épaisseur de 5,0 mm et le cuivre de 1 OZ fournissent la résistance mécanique nécessaire pour supporter des connecteurs lourds lors de l'insertion du fond de panier. .
-
4. Performance de base et fabrication de précision
L'UGPCB démontre des capacités avancées avec cela 20-couche de circuit imprimé en or dur:
-
Capacité de lignes fines: La largeur/l'espace minimum de la ligne est de 4 mil/4 mil . Y parvenir sur une carte de 5,0 mm d'épaisseur est un défi que l'UGPCB relève grâce à la technologie LDI..
-
Finition de surface : or dur.: Utilisation d'un processus Hard Gold 3-15U .
-
Contrairement à l'or doux, l'or dur comprend des éléments comme le cobalt pour une plus grande résistance à l'usure.
-
Ceci est vital pour PCB de communication. Les fonds de panier se connectent via des doigts dorés qui supportent des cycles d'insertion fréquents. L'or dur garantit une fiabilité de contact à long terme.
-
-
Flux de processus:
Préparation du matériel (TU872LK) → Imagerie de la couche interne (4mil) → Zone d'intérêt → Superposition (20-Laminage de la couche) → Forage (Vias aveugles L3-L20) → Plating → Outer Layer Imaging → Hard Gold → Solder Mask → Profiling → Testing.
5. Classification and Applications
This product fits precise industry classifications:
-
Par nombre de couches: 20-Layer Multilayer PCB
-
Par matériau: PCB numérique haute vitesse (Low Loss Material)
-
Par processus: Aveugle & Buried Via Board
-
Par candidature: Communication Backplane PCB / System Motherboard
Applications typiques:
-
Core Switches & Routeurs: Acts as a chassis backplane handling 400G/800G data traffic.
-
5G stations de base: Supports high-speed interconnects in Baseband Units.
-
Informatique haute performance (HPC): Ensures signal integrity for PCIe channels in servers.
6. Pourquoi choisir UGPCB?
Manufacturing a 20-PCB à grande vitesse de couche tests material properties, lamination alignment, and drilling accuracy.
-
Contrôle d'impédance de précision: Leveraging TU872LK’s Dk/Df properties, we control impedance tolerance to within ±5% .
-
Hard Gold Process: Our controlled plating ensures uniform gold thickness (3-15U) et une couche de nickel résistante à la corrosion, prenant en charge des milliers de cycles d'insertion.
-
Traçabilité complète: Chaque tableau répond aux normes de communication, vérifié par des contrôles de qualité stricts, du matériau à la livraison.
Obtenez un devis aujourd'hui
Si vous recherchez un partenaire fiable pour des projets de haute, fonds de panier haute vitesse capables de gérer les signaux SerDes 112G/224G, UGPCB est votre choix de confiance.
[Contactez-nous] pour un devis.
