Rogers RT5880 Advatage:
- DK très bas, mesuré à 10 GHz, le DK est de 2,20 ± 0,02;
- DF extrêmement bas, mesuré à 10 GHz, Le facteur de perte diélectrique est 0.0009;
- Soutenez la fréquence de signal d'application la plus élevée jusqu'à la bande KU ou plus;
- Absorption d'humidité aussi faible que 0.02%;
- Répondre aux normes de processus sans plomb.
Application Rogers RT5880:
Circuit téléphonique de l'aviation commerciale
Circuits microrubans et strip
Applications d'ondes millimétriques
Système de PCB radar militaire
Système de guidage des missiles
Antennes radio numériques point à point

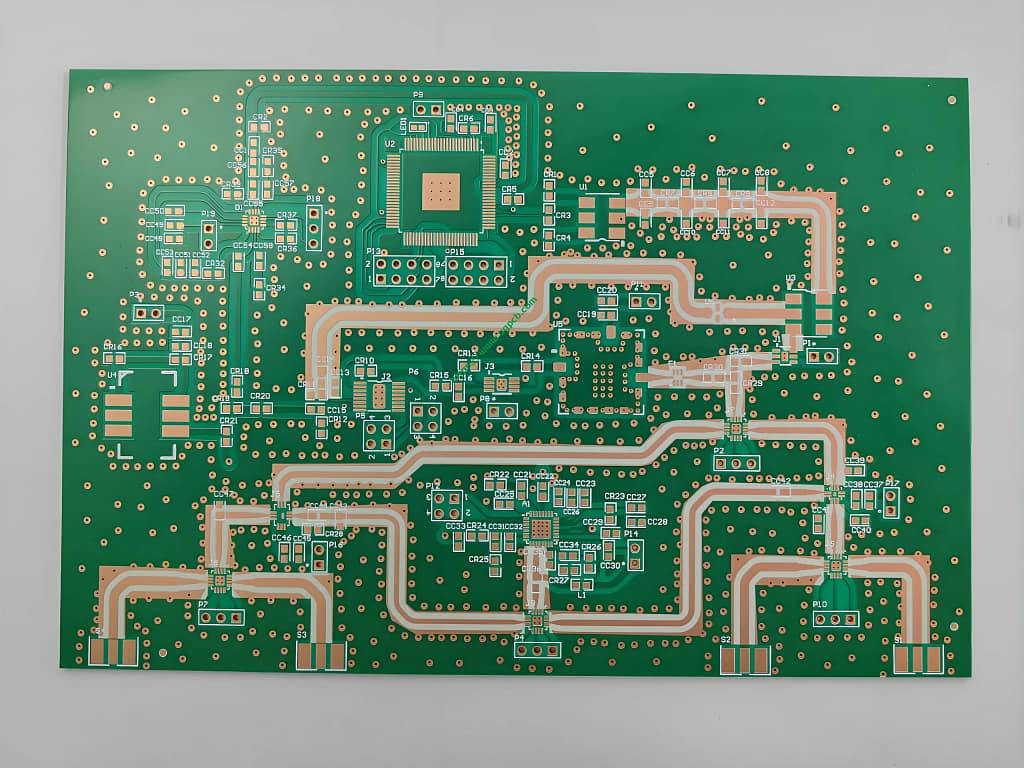

Rogers RT / Duroïde 5880 Le PCB en téflon haute fréquence est un matériau renforcé de fibre de verre PTFE. Ces microfibres sont réparties au hasard dans le matériau, Fournir une amélioration maximale de la résistance aux processus d'application de circuit et de production de circuits.
Rogers RT / Duroïde 5880 a la constante diélectrique la plus basse du genre, Et sa perte diélectrique extrêmement faible les rend très adaptés aux applications à haute fréquence et à large bande nécessitant une dispersion et une perte minimales. En outre, L'absorption d'humidité très faible de RT / Duroïde 5880 En fait un choix idéal pour les applications dans des environnements d'humidité élevée.
Rt / Duroïde 5880 peut être facilement coupé dans la forme souhaitée, et il peut résister à la corrosion de toutes les solutions et réactifs utilisés dans le processus de gravure et de placage à travers les trous. Rt / Duroïde 5870 et 5880 Les stratifiés ont la perte diélectrique la plus faible, faible absorption d'humidité, isotropie, et peu de changement dans les propriétés électriques avec fréquence.
Afin de répondre aux exigences de plus en plus strictes de la conception de circuits à haute fréquence pour les PCB, Rogers PCB a lancé une nouvelle génération de RT stratifiée à haute fréquence / Duroïde 5880, qui est fait de matériau renforcé de fibre de verre polytétrafluoroéthylène. Les micro-fibres de la planche sont réparties au hasard dans le matériau, qui peut grandement garantir les exigences de résistance du conseil d'administration dans le processus d'application et de production du circuit. Par rapport à des matériaux similaires sur le marché, Rt / Duroïde 5880 a la constante diélectrique la plus basse, et sa constante diélectrique est 2.20 ± 0.02 Lorsqu'il est mesuré à 10 Ghz ipc-tm 2.5.5.5 standard. En même temps, La perte diélectrique de la plaque est uniquement 0.0009 mesuré sous la même norme. La perte diélectrique extrêmement faible le rend très adapté aux applications à haute fréquence et à large bande nécessitant une dispersion et une perte minimales. Sa fréquence de support maximale peut atteindre la bande Ku ou même une fréquence plus élevée. En outre, Rt / Duroïde 5880 a un taux d'absorption d'humidité très faible de 0.02%, ce qui en fait un choix idéal pour les applications d'humidité élevées.
Rogers RT / Duroïde 5880 Le PCB peut être facilement coupé dans la forme souhaitée, qui peut parfaitement répondre aux exigences de diverses structures de cavité sur la forme de PCB Rogers dans des applications à haute fréquence. De plus, L'épaisseur du cuivre électrodéposé soutenu par RT / Duroïde 5880 Comme le stratifié à haute fréquence est 8 ~ 70UM, et ce type de stratifié à haute fréquence peut résister à la corrosion de divers réactifs acides et alcalins utilisés dans le processus de traitement et le test de divers processus de traitement à haute et basse température. Rt / Duroïde 5870 a la perte diélectrique la plus faible, faible taux d'absorption d'humidité, isotropie et peu de variation des propriétés électriques avec fréquence, ce qui le rend utilisé dans les circuits téléphoniques de l'aviation commerciale, circuits microruban et stripline, Applications d'ondes millimétriques, systèmes radar militaires, systèmes de guidage des missiles, et les antennes radio numériques point à point.
