Rogers PCB RT/duroid 6006 e substrati 6010.2LM

Il materiale PCB viene utilizzato principalmente nei circuiti elettronici e a microonde. Le sue prestazioni hanno un impatto importante sulla velocità di trasmissione del segnale, perdita di energia e impedenza caratteristica del sistema circuitale. RT / Duroid 6006 e 6010.2LM è un materiale PCB a microonde ad alte prestazioni introdotto da Rogers Corporation, un noto fornitore di materiali. Il suo tipo di materiale è ceramica-politetrafluoroetilene (Ptfe) composito con costante dielettrica di 6.15, che è principalmente per applicazioni di circuiti ad alta frequenza.

RT / Duroid 6006 ha una costante dielettrica rigorosamente controllata, spessore, bassa igroscopicità ed eccellente stabilità termomeccanica. Ha un processo di produzione semplice e può mantenere un'elevata stabilità nell'uso a lungo termine. Gli utenti possono specificare lo spessore del materiale PCB e il peso del foglio di rame quando ordinano RT/duroid 6006. Rogers fornisce spessore su due lati da 1/2 oz. A 2 oz. /ft2 (18 A 70) per RT/duroid 6006 Materiali PCB per microonde μ M) Rivestimento in rame elettrolitico standard o trattato inverso, con alluminio spesso, lamiere a base di ottone o rame disponibili per la personalizzazione. RT / Duroid 6006 contiene il seguente spessore del supporto con tolleranza standard: 0.010, 0.025, 0.050, 0.075″e 0,100″ (0.254, 0.635, 1.270, 1.905, 2.54 mm).

RT / Duroid 6006 Il materiale PCB per microonde può essere utilizzato nei seguenti campi: antenna patch, sistema di comunicazione satellitare, amplificatore di potenza, sistema anticollisione per aerei, sistema di allarme rapido radar terrestre.

Caratteristiche e vantaggi di RT/duroid 6006:

Una costante dielettrica fino a 6.15 aiuta a ridurre le dimensioni del circuito

Ideale per basse perdite, Banda X e inferiore

Tolleranze di spessore e costante dielettrica rigorosamente controllate per circuiti che richiedono elevata ripetibilità

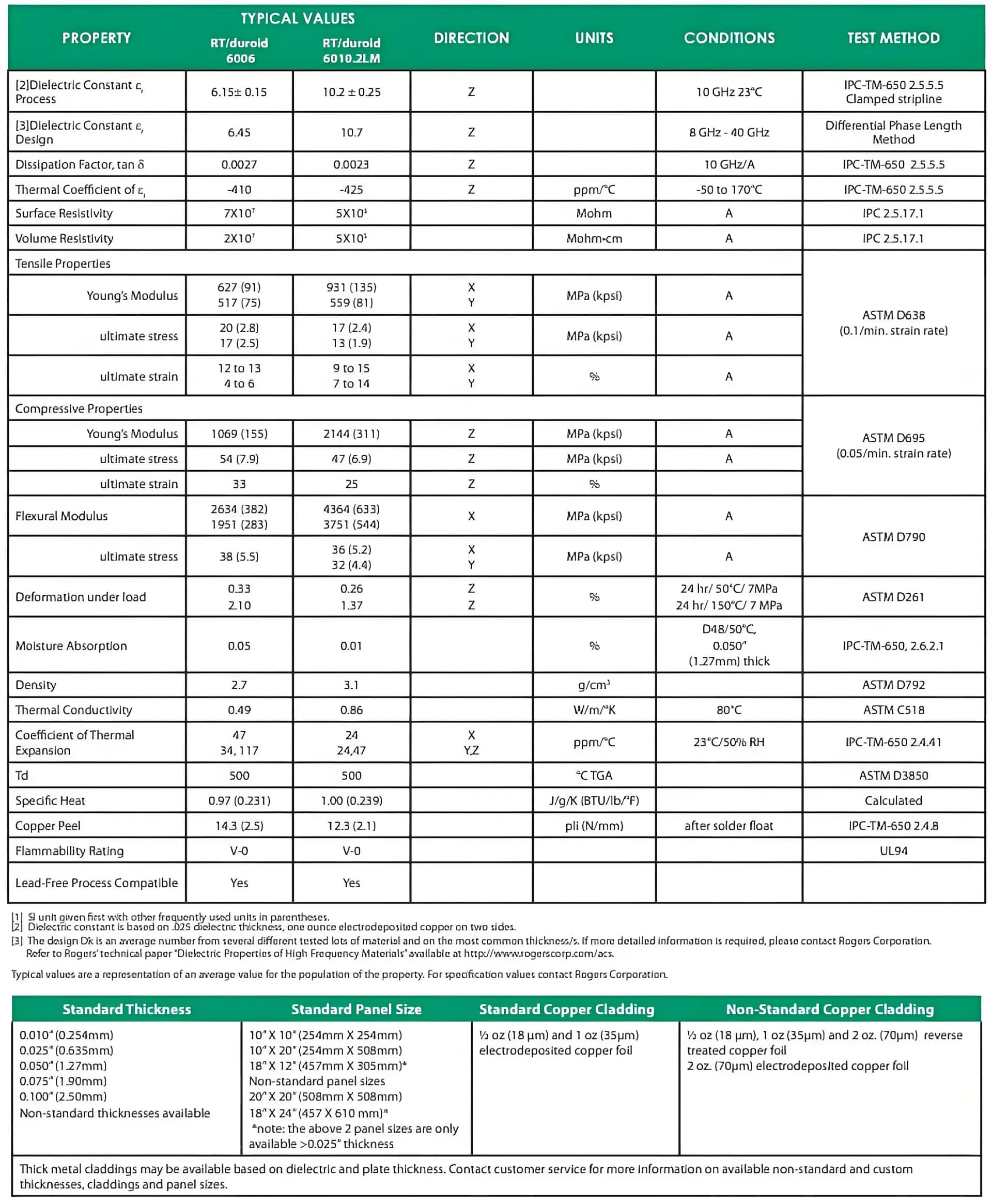

Specifiche del prodotto per RT/duroid 6006:

Spessore standard, 0.005 (0.127 mm), 0.010 (0.254 mm), 0.025 (0.635 mm), 0.050 (1.27 mm), 0.075 (1.90 mm), 0.100 (2.50 mm)

Dimensioni del pannello standard per RT/duroid 6006:

10″X10″ (254 X 254 mm), 10 “X20” (254 X 508 mm), 20 “X20” (508 X 508 mm) – Non standard, 18 “X12” (457 X 305 mm), 18 “X24” (457 X 610 mm) – Non standard

Spessore rivestimento in rame standard per RT/duroid 6006

1/2 oz. (18) mm), 1 oz. (35) mm), 2 oz. (70) mm)

Modello di RT/duroid 6006 e 6010.2LM:

RT / Duroid 6006 Ceramica PTFE, RT / Duroid 6000, 6006 10X202E/2E0100+-001/DI, 6010.2LM 10X10 HH/HH 0250+-001/DI, 6010.2LM 20X20 HH/HH 0250+-001/DI, 6010.2LM 20X20 1E/063AL 0250+-001/DI, 6010.2LM 20X20 H1/063AL 0100+-001/DI, 6010.2LM 10X10 2E/150AL 0250+-001/DI, 6010.2LM 10X10 H2/H2 02/00+- DI, 6010.2LM 10X10 5E/5E 0100+-001/DI, 6010.2LM 10X20 H1/200AL 0250+-001/DI, 6010.2LM 10X10 H1/H1 0100+-001/DI, Ceramica RT/duroid 6010.2LMPTFE, 6010.2LM 10X10 HH/HH 0400+-0015/DI, 6010.2LM 20X20 HH/200ALTT 0250+-001/DI, RT/duroid 6010.2LMNSPTFE+Ceramica, 6010.2LMNS 20X20 HH/HH 0050+-0005/DI

Categoria di RT / Duroide 6006

circuito stampato a microonde e laminato ad alta frequenza

Applicazione della RT / Duroide 6006:

Locomotiva, transito ferroviario, energia elettrica, energia rinnovabile, carrozzeria e telaio, illuminazione, apparecchiature e alimentazione inverter, attrezzature industriali per la difesa nazionale, a bordo, comunicazione di bordo, intrattenimento a bordo, Internet dei veicoli, Automazione industriale, servo industriale, illuminazione interna, casa intelligente, controllo di apparecchiature industriali, relativo al telefono cellulare, sistema di alimentazione dei veicoli elettrici, Attrezzatura di comunicazione, Internet delle cose, magazzinaggio, sistema di sicurezza, antenna patch, sistema di comunicazione satellitare, amplificatore di potenza, sistema anticollisione per aerei, Sistema di allarme rapido radar terrestre,

Le due costanti dielettriche di RT/duroid 6006 sono processi di produzione (6.15) e progettazione (6.45). Costante dielettrica di progetto 6.45 viene scelto per la simulazione del circuito.

Se è richiesta la costante dielettrica del foglio accoppiato, si consiglia di utilizzare lastra accoppiata RO3006 con uno spessore minimo di 5 mil (0.127 mm). Se non è richiesta la costante dielettrica del foglio accoppiato, ha uno spessore di 1,5 mil (0.038mm), ad esempio 2929.

I materiali del circuito ad alta frequenza Rogers RT/duroid sono materiali PCB compositi in PTFE (compreso vetro o ceramica riempiti in modo casuale) adatto per applicazioni ad alta affidabilità come quelle aerospaziali. La famiglia RT/duroid è da tempo il materiale PCB ad alta affidabilità più affidabile del settore.

I vantaggi del materiale PCB RT/Duroid, con perdite ultra-basse, Assorbimento di umidità a basso, costante dielettrica stabile (Non so) con frequenza, basso degassamento, adatto per applicazioni aerospaziali, sistemi di antenne e sistemi di comunicazione.

I prodotti con materiali PCB RT Duroid includono

RT / Duroid 5870, Non so 2.33, Df: .0012@10GHz

RT / Duroid 5880, Non so 2.20, Df: .0009@10GHz

RT / Duroid 5880llz, Non so 2.0, con riempitivo unico per ridurre il peso del materiale

RT / Duroid 6002, Non so 2.94, con eccellenti proprietà elettriche e meccaniche per strutture complesse a microonde

RT / Duroid 6006 e 6010.2LM, Non so 6.15 O 10.2, il controllo stretto dello spessore garantisce la riduzione delle dimensioni

RT/Duroid 6035HTC, Non so 3.6, conduttività termica di 1.44 W/m/K, 2.4 volte quello dei prodotti RT/duroid standard

RT / Duroid 6202, Non so 2.90, rinforzato con tela di vetro per un'ottima stabilità dimensionale

RT/duroid® 6202PR, basso Dk di 2.90 O 2.98, proprietà meccaniche affidabili ed eccellenti proprietà elettriche per applicazioni con resistori planari

Il guadagno dell'antenna è correlato alla perdita dielettrica e alla perdita della lamina di rame dell'RT/duroid 6010 Materiale PCB. Un aumento di entrambe le perdite ridurrà l'indice di guadagno dell'intera antenna. A causa dell'alta frequenza, la perdita del foglio di rame gioca un ruolo dominante. Per esempio, sono presenti graffi e macchie sulla superficie del foglio di rame e sulla superficie dielettrica, quindi i graffi sulla linea della microstriscia di trasmissione dell'antenna e la macchia dielettrica sulla porta aumenteranno la perdita e ridurranno il guadagno. Questi sono principalmente legati al processo di lavorazione del PCB.

RT / Duroid 6010 Il materiale PCB è politetrafluoroetilene con l'aggiunta di una piccola quantità di polvere ceramica, e la consistenza è relativamente morbida. Se il dielettrico superficiale e il foglio di rame sono danneggiati, equivale ad aumentare la perdita del dielettrico e della lamina di rame, che ridurrà il guadagno dell'antenna. Per migliorare la resa dell'antenna, il processo di lavorazione del PCB deve impedire qualsiasi macinazione meccanica o attrito sulla superficie dielettrica del PTFE dopo l'attacco del foglio di rame per proteggere la rugosità della superficie dielettrica dopo l'attacco. Dopo l'elaborazione, è necessaria una pulizia chimica per garantire che la superficie sia priva di macchie. Conferma elaborazione PCB Durante il processo, occorre prestare attenzione a proteggere la rugosità superficiale della lamina di rame e la superficie del dielettrico per migliorare la resa dell'antenna.

Rogers’ 6010 serie di materiali PCB ad alta frequenza utilizzati per avere tre modelli, 6010.2LM, 6010.5LM e 6010.8LM, ma gli ultimi due sono stati interrotti uno dopo l'altro, e ora è consigliato 6010.2LM.
