4 레이어 컨트롤러 PCB/PCBA 설계 - UGPCB

다층 PCB 설계/

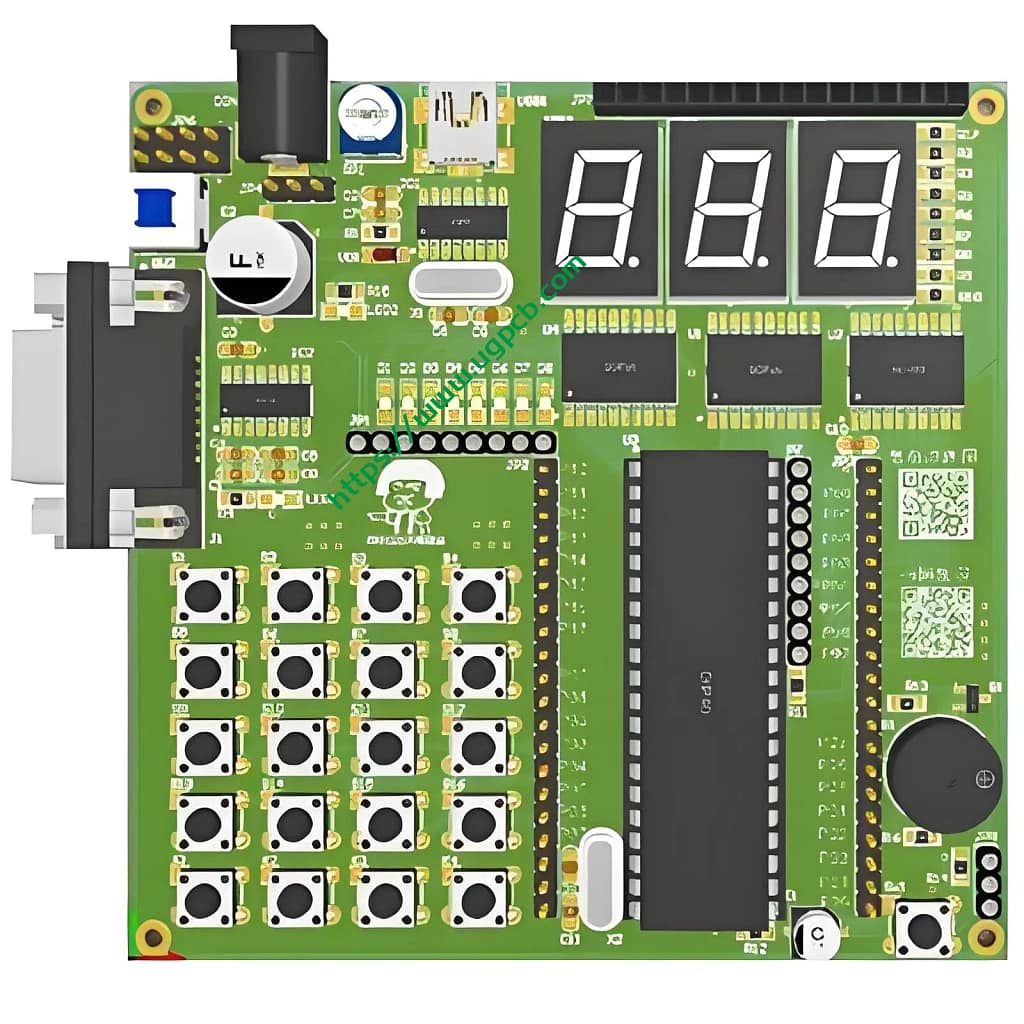

4 레이어 컨트롤러 PCB/PCBA 설계

이름: 4 레이어 컨트롤러 PCB/PCBA 설계

시트: IT180, F4BM, FR4, FR1-4, 등.

디자인 가능한 레이어: 1-32 레이어

최소 줄 너비 및 줄 간격: 3밀

최소 레이저 조리개: 4밀

최소 기계적 조리개: 8밀

동박 두께: 18-175cm (기준: 18cm35cm70cm)

박리강도: 1.25N/mm

최소 펀칭 구멍 직경: 단면: 0.9mm/35mil

최소 구멍 직경: 0.25mm/10mil

조리개 허용 오차: ≤Φ0.8mm±0.05mm

  • 제품 세부정보

4 층 PCB의 개요

4 층 PCB는 있음을 의미합니다 4 전기 신호를 라우팅하는 층: 최상층, 내부 레이어 1, 내부 레이어 2, 그리고 바닥 층.

외부 층: 상단 및 하단

상단 및 하단 레이어는 구성 요소와 배선이 배치되는 외부 레이어입니다..

내부 레이어: 안의 1 그리고 내부 2

안의 1 그리고 내부 2 코어에 위치하고 일반적으로 발전기 또는 신호 라우팅에 사용됩니다..

4 층 PCB의 구성

4 층 PCB에 대한 두 가지 공통 구성이 있습니다:

구성 1: 3 신호층 + GND 층

이 구성에서, 레이어 중 3 개는 신호 라우팅에 사용됩니다, 그리고 하나의 층은 땅으로 사용됩니다 (접지) 비행기.

구성 2: 2 신호층 + VCC 층 + GND 층

이 구성에서, 층 중 2 개는 신호 라우팅에 사용됩니다, 하나의 층은 전원으로 사용됩니다 (VCC) 비행기, 그리고 하나의 층은 땅으로 사용됩니다 (접지) 비행기.
