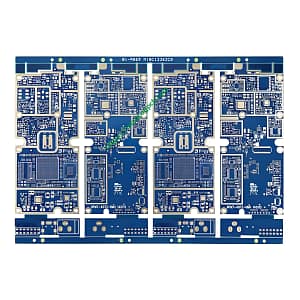

Anylayer HDI 10Layers PCB 보드 소개
Anylayer HDI 10Layers PCB 보드는 정교한 고밀도 상호 연결입니다. (HDI) 인쇄 회로 기판 (PCB) 고급 통신 제품용으로 설계됨. 이 가이드에서는 해당 정의를 다룹니다., 디자인 요구 사항, 작동 원리, 애플리케이션, 분류, 재료, 성능, 구조, 특징, 생산 과정, 일반적인 사용 사례.
정의 및 설계 요구 사항
모델: Anylayer HDI 10Layer PCB 보드
이 모델은 Anylayer HDI 기술을 갖춘 10레이어 PCB를 나타냅니다., 복잡한 내부 레이어 연결 허용.
재료: IT180A
사용된 기본 재료는 IT180A입니다., 뛰어난 열 안정성으로 유명한, 기계적 강도, 및 화염 저항.
레이어 구성: 10 레이어 Anylayer
이는 유연한 내부 레이어 연결성을 갖춘 10레이어 구조를 나타냅니다., 신호 무결성 및 전력 분배 최적화.
완성된 두께: 1.6mm
완성된 PCB의 총 두께는 다음과 같습니다. 1.6 밀리미터, 다양한 애플리케이션에 대한 유연성을 유지하면서 내구성을 보장합니다..
구리 두께: 내부 1OZ, 외부 0.5OZ
내부 레이어의 구리 트레이스의 두께는 다음과 같습니다. 1 온스 (온스), 반면 바깥쪽 레이어는 더 얇습니다. 0.5 온스 구리, 전도성과 공간 효율성의 균형.
작동 원리 및 목적
표면 처리: 이머젼 골드 + OSP
납땜성을 강화하고 산화를 방지하기 위해, PCB는 중요한 부분에 침지 금 도금을 하고 유기 납땜성 보존제를 사용합니다. (OSP) 다른 사람들에게.
최소 추적/공간: 2.5밀/2.5밀
PCB는 최소 트레이스 폭과 간격으로 미세한 피치 구성 요소를 지원합니다. 2.5 밀 (1/1000인치), 성능 저하 없이 컴팩트한 디자인 구현.
최소 구멍 직경: 기계 구멍 0.2mm, 레이저 구멍 0.1mm
0.2mm까지의 기계적 드릴링과 0.1mm의 더 미세한 레이저 드릴링 구멍을 통해 작은 부품을 수용합니다., 고밀도 통합 가능.
애플리케이션: 통신제품 PCB
주로 통신 제품에 맞춰 제작됨, 이 PCB는 안정적인 신호 전송과 최소한의 간섭을 보장합니다., 통신 장치에서 명확하고 일관된 데이터 흐름을 유지하는 데 중요합니다..
분류 및 재료
분류: 고밀도 상호 연결 (HDI) PCB
HDI PCB로서, 복잡한 라우팅 및 구성 요소 배치가 필요한 복잡한 전자 장치용으로 특별히 설계된 보드 범주에 속합니다..
재료: IT180A
IT180A는 전기적 특성의 균형으로 인해 PCB 제조에 널리 사용되는 복합재료입니다., 내열성, 그리고 비용 효율성.
성능 및 구조
성능: 탁월한 신호 무결성
세심하게 설계된 레이어 스택과 고품질 소재 사용, Anylayer HDI 10Layers PCB는 탁월한 신호 무결성을 보장합니다., 누화 및 전자기 간섭 감소 (EMI).
구조: 다층 배열
구조는 신호 레이어에서 전력 평면을 분리하기 위해 전략적으로 배열된 여러 레이어로 구성됩니다., 노이즈 최소화 및 전체 회로 성능 향상. HDI 기술을 포함하면 컴팩트한 폼 팩터 내에서 더욱 복잡한 디자인이 가능해집니다..
특징 및 생산과정
특별한 기능: 고급 Anylayer HDI 기술
Anylayer HDI 기술로 설계, 이 PCB는 내부 레이어 연결에 탁월한 유연성을 제공합니다., 디자인의 복잡성과 기능성 향상.
생산 과정: 정밀가공
제조는 재료 선택으로 시작하여 정밀 드릴링을 통해 계속됩니다., 도금, 라미네이팅 공정. 각 단계는 엄격한 공차와 높은 품질 표준을 준수하도록 세심하게 제어됩니다..
일반적인 사용 사례 및 시나리오
일반적인 사용 사례: 통신장비
라우터와 같은 통신 장비에 일반적으로 사용됩니다., 스위치, 고속 데이터 전송과 신뢰성이 필수적인 기지국 및 기지국.
사용 시나리오: 고주파 애플리케이션
무선 통신 모듈과 관련된 고주파 애플리케이션에 적합, 현대 통신 장치에 사용되는 것을 포함.
결론적으로, Anylayer HDI 10Layers PCB 보드는 까다로운 통신 제품 요구 사항을 충족하는 정교한 솔루션으로 돋보입니다., 비교할 수 없는 밀도 제공, 성능, 현대 통신 요구에 맞춘 신뢰성.
