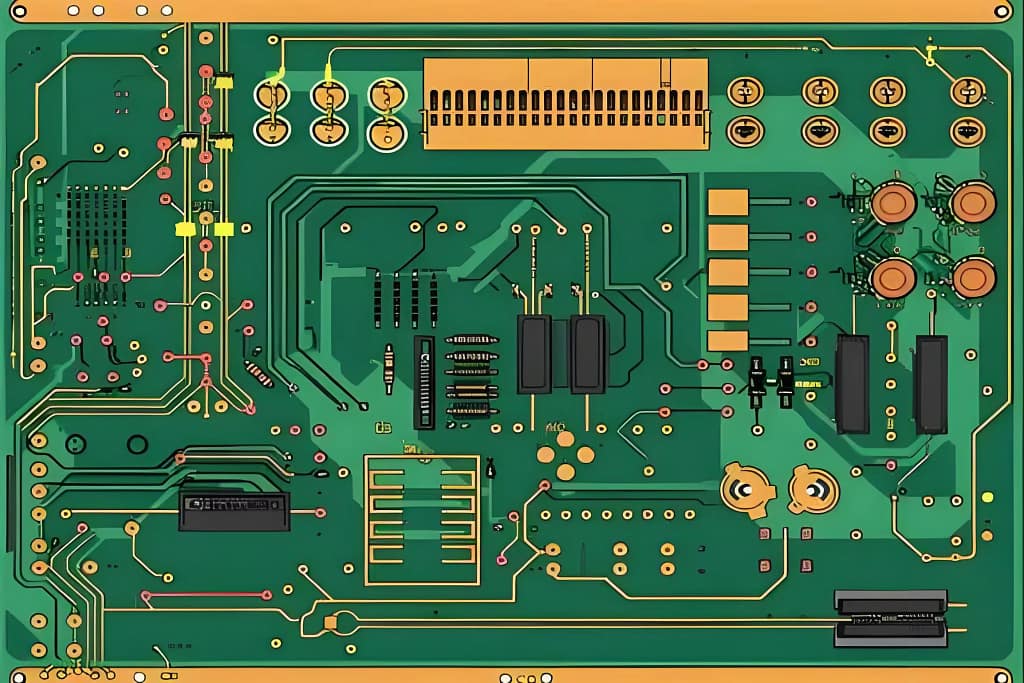

고급 전자제품에 사용되는 테프론 PCB는 테프론 라미네이트 소재를 사용합니다.. 테프론의 학명은 폴리테트라플루오로에틸렌이다. (PTFE). 이 물질은 산에 강합니다., 알칼리, 그리고 각종 유기용매, 모든 용매에 거의 녹지 않습니다.. 동시에, 테프론 소재는 고온 저항 특성을 가지고 있습니다., 유전 계수가 매우 낮습니다., 따라서 고주파 테플론 PCB에 이상적인 고주파 PCB 소재입니다..
테플론 PCB는 일련의 우수한 성능을 가지고 있습니다.:
고온 저항: 장기 사용 온도 200~260도;
저온 저항: 아직도 부드러워 -100 도;
내식성: 왕수 및 모든 유기 용매를 견딜 수 있음;
내후성: 플라스틱 중 최고의 노화수명;
높은 윤활성: 플라스틱 중에서 마찰 계수가 가장 작습니다. (0.04);
끈적이지 않는: 어떤 물질도 달라붙지 않고 고형물 중 표면장력이 가장 작습니다.;
생리적으로 불활성이다; 우수한 전기적 특성을 가지며 이상적인 C 레벨 절연 재료입니다.. 두꺼운 신문지로 1500V의 고전압을 차단할 수 있습니다.; 얼음보다 부드러워요.
테프론은 뛰어난 종합특성을 가지고 있습니다., 고온 저항, 내식성, 붙지 않는, 자기 윤활, 우수한 유전 특성, 그리고 매우 낮은 마찰계수. 테프론 PCB 중, 테프론은 매우 뛰어난 성능을 지닌 고주파 PCB 소재입니다., 이는 레이더 애플리케이션에 매우 적합합니다., 고주파 통신 장비, 무선 장비, 그리고 다른 분야. 대개, 테플론 PCB에서, 일반 제조사에서는 이런 종류의 테프론 시트를 거의 사용하지 않습니다., UGPCB는 고객을 충족시키기 위해 Teflon PCB를 제공할 수 있습니다.’ 다양한 PCB 요구 사항. 현재, UGPCB용 테프론 PCB 제조에, Teflon PCB 소재는 4~6겹의 순수 압축을 구현할 수 있습니다.; 4~8레이어 혼합 압축.
Teflon PCB 보드의 특성은 주로 다음 범주를 포함합니다.:
1. 소득
테프론 PCB와 저주파 전원 회로 모두 전압 이득 및 출력 전력 하베스팅 효과가 있습니다.. 공진 차동 증폭기 회로, 이는 공진 주파수 F0를 나타냅니다., 광섬유 광대역 차동 증폭기 회로용, 주파수 영역을 말합니다.
2. 통과대역
저주파 전원 PCB의 개념은 나쁘지 않습니다. 공진 차동 증폭기 회로용, 대부분의 포인터는 공진 주파수 f0의 정규화된 진동 진폭이 다음으로 떨어질 때 두 해당 주파수 사이의 값을 나타냅니다. 0.707; 광섬유 광대역 증폭기 회로용, 특정 주파수에 해당하는 것을 의미합니다..
3. 선택성
선택성은 주로 공진 증폭기 회로에 대한 것입니다., 이는 회로가 유용한 신호를 선택하고 원치 않는 신호를 억제하는 능력을 특징으로 합니다.. 일반적으로 회로의 공진 특성 곡선을 기준으로 직사각형 계수와 억제율로 측정됩니다..
4. 소음 지수
증폭 회로가 작동 중일 때, 몇 가지 요인으로 인해, 변동이 불규칙하게 움직일 것입니다., 회로 내부에 노이즈 형성, 신호 품질에 영향을 미치는. 이 효과는 일반적으로 신호 전력 PS 대 잡음 전력 PN의 비율로 설명됩니다. (SNR). 잡음 계수는 입력 신호 잡음과 출력 신호 잡음을 비교한 것입니다..
5. 안정
고주파 테플론 PCB의 안정성은 작업 상태 또는 작업 조건이 변경될 때 주요 성능의 안정성을 의미합니다.. 예를 들어, 환경의 온도가 변하거나 전원 공급 장치의 전압이 변동하는 경우, 증폭기 회로의 DC 작동의 정상 상태에 영향을 미칩니다.; 회로 구성요소의 매개변수도 이에 따라 변경됩니다., 그러면 증폭기 회로의 이득이 변경됩니다., 중심의 주파수 이동과 공진곡선이 급격하게 변화. 결국, 전혀 작동하지 않을 수 있습니다.
간략한 설명: 고주파 테프론 PCB는 주로: 고소득, 높은 수신 신호, 넓은 범위, 저소음 수치, 그리고 높은 안정성.
첫 번째, 고주파 테프론 PCB의 정의.
고주파 테프론 PCB는 고주파수에 사용되는 더 높은 전자기 주파수를 갖는 PCB를 말합니다. (300MHz보다 높은 주파수 또는 1m보다 높지 않은 대역 길이) 그리고 전자레인지 (3GHz보다 높은 주파수 또는 0.1m보다 높지 않은 파장). 일반 경성회로기판 제조방법이나 특수가공방법을 이용하여 마이크로웨이브 테프론 동박적층판 위에 제작한 PCB입니다.. 일반적으로 말하면, 고주파 테프론 PCB는 1GHz 이상의 주파수를 갖는 PCB로 간주될 수 있습니다..
과학과 기술의 급속한 발전으로, 마이크로파 주파수 대역에는 다양한 유형의 장비가 계획되어 있습니다. (>1GHz) 아니면 밀리미터파라도 (30GHz) 범위. 빈도가 점점 높아지고 있음을 알 수 있다., Teflon PCB 보드에 대한 요구 사항도 더 높습니다.. 예를 들어, 기본 재료는 고품질의 전기적 특성과 화학적 안정성을 가져야 합니다.. 전력 신호의 주파수가 증가함에 따라, 시트의 손실은 매우 작습니다, 고주파 테프론 PCB의 중요성이 점점 부각되고 있습니다..
두번째, 고주파 테프론 PCB의 적용 범위
2.1 조명 및 통신 시스템 관련
2.2 전력 증폭기, 저잡음 증폭기, 등.
2.3 전력 분배기와 같은 수동 부품, 커플러, 듀플렉서, 필터, 등.
2.4 자동차 충돌방지 시스템 분야, 위성 시스템, 및 무선 시스템, 고주파 전자 장비는 발전 추세입니다.
UGPCB는 테플론 PCB 제조 공장입니다.. UGPCB는 다양한 유명 브랜드의 Teflon PCB를 제공합니다., Rogers Teflon PCB와 같은, 타코닉 테플론 PCB, 귀하의 신속한 요구를 충족시키기 위해 충분한 Teflon PCB 보드를 준비했습니다..
Wangling의 제품에는 테플론 유리 섬유 천 동박 적층판이 포함됩니다., 세라믹 충전 테프론 유리 섬유 천 구리 피복 라미네이트 시리즈, 마이크로파 복합 유전체 기판 시리즈, 마이크로파 다층 테플론 PCB, 마이크로파 전자 장치 및 절연체, 접착 방지 광택 천.
테프론 PCB 제품은 항공우주 분야에서 널리 사용됩니다., 비행, 위성 통신, 항해, 항공우주, 레이더, 전자적 대책, 3G, 4G, 5지커뮤니케이션즈, 베이두 위성 시스템, 그리고 다른 분야. 특히, F4B 시리즈 Teflon PCB 라미네이트는 여러 산업의 요구를 충족할 수 있습니다., 그리고 가격도 훨씬 저렴해요, 이는 큰 장점을 가지고 있으며 Teflon PCB에 매우 좋은 선택입니다.. UGPCB는 Teflon PCB 제품 가공에 수년간의 경험을 보유하고 있습니다.. 테프론 PCB를 가공할 수 있습니다., 테프론 + FR4 다층 하이브리드 PCB. 생산된 제품은 다양한 산업분야에서 사용되고 있으며 좋은 평판을 얻고 있습니다.. 특히 5G 통신, RF 무선 주파수 제품.
