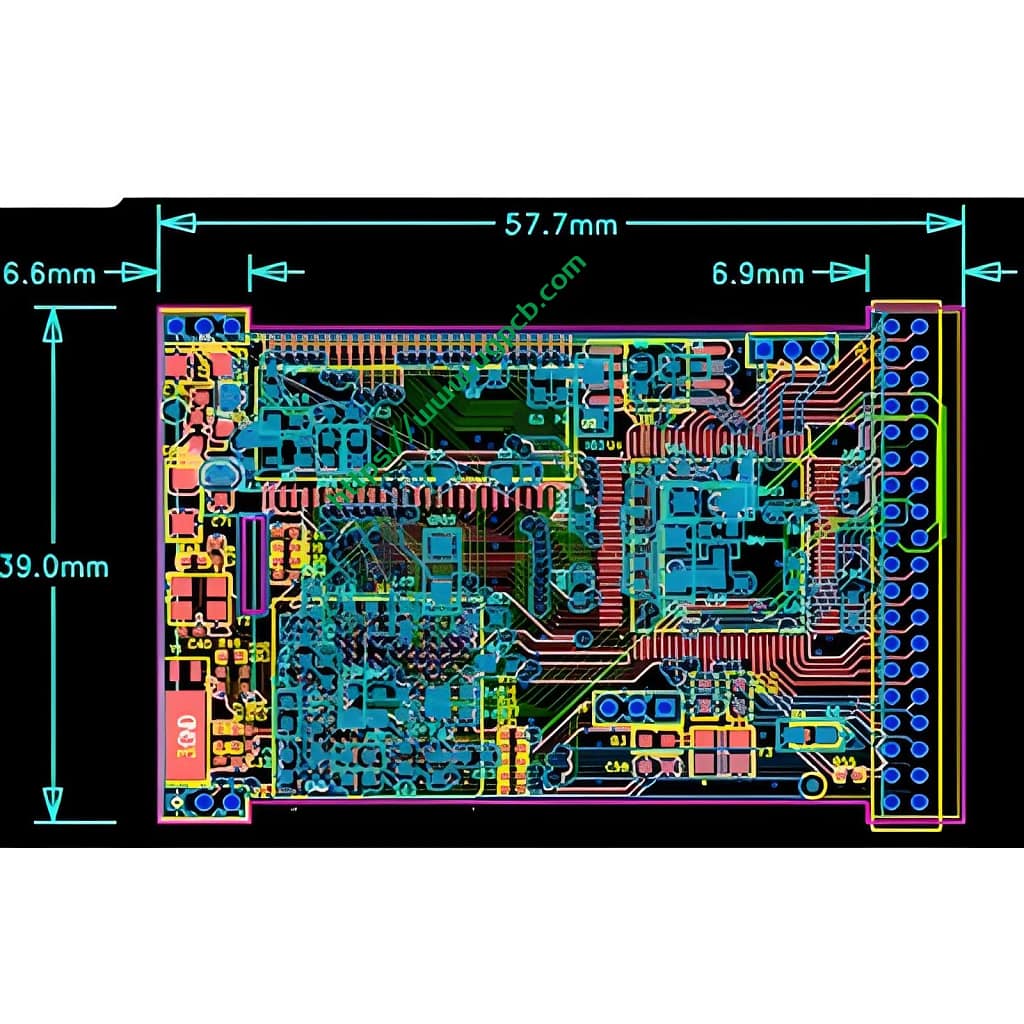

PCB design of fast charging power bank

PCB design of fast charging power bank

Nome: PCB design of fast charging power bank

Designable layers: 1-32 camadas

Largura mínima de linha e espaçamento de linha: 3mil

Abertura mínima do laser: 4mil

Abertura mecânica mínima: 8mil

Espessura da folha de cobre: 18-175cm (padrão: 18CM35CM70CM)

Força de casca: 1.25N/mm

Diâmetro mínimo do orifício de perfuração: lado único: 0.9mm/35mil

Diâmetro mínimo do orifício: 0.25mm/10mil

Tolerância à abertura: ≤ 100,8 mm ± 0,05 mm

Tolerância ao orifício: ± 0,05 mm

Enviar consulta Obtenha cotação instantânea

Detalhes do produto

What is a Power Bank Circuit Board?

Basic Functionality

The charging and discharging module integrates the microUSB interface, and the mobile power circuit board can be used to charge other electronic products. The power bank circuit board integrates overcurrent protection, overvoltage protection, and undervoltage protection. The power bank has high precision.
