Роджерс RO4350B

Роджерс RO4350B: Премьер -радиочастотный материал печатной платы

Rogers RO4350B стоит самым популярным радиочастотным материалом PCB, известен своим составом углеводородного/керамического ламината и диэлектрической проницаемостью 3.48. Эта статья углубляется в ключевые функции, Технические спецификации, преимущества, Типичные приложения, и соображения по выбору этого универсального материала печатной платы.

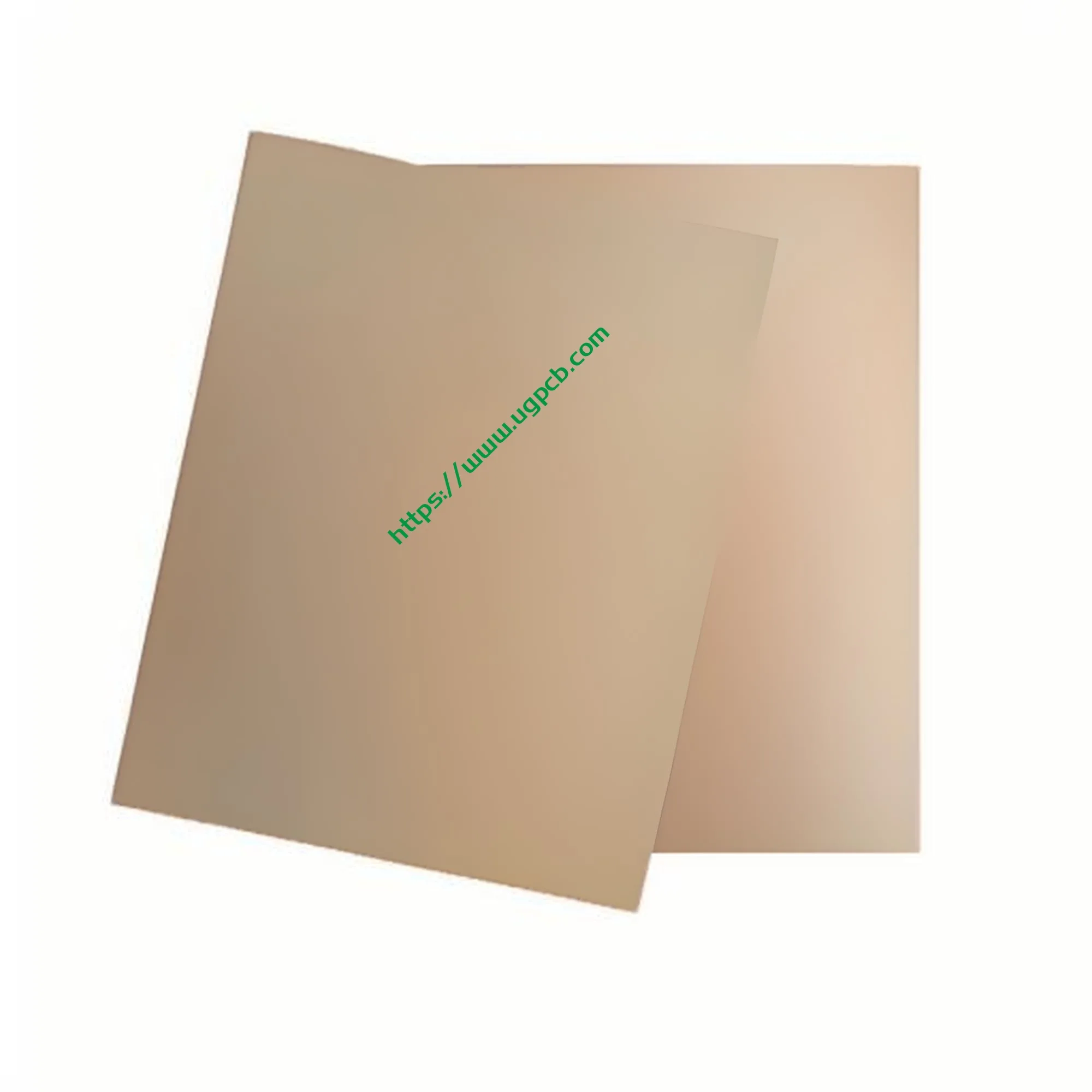

Обзор Rogers RO4350B

Rogers RO4350B - это запатентованная система углеводородной смолы, усиленная керамическим наполнителем и тканой стеклянной тканью. Его электрические свойства очень похожи на свойства PTFE/тканые стеклянные материалы, В то время как его механизм сродни эпоксидной смоле/стеклянной ткани материалов. Эта уникальная комбинация позволяет Rogers RO4350B использовать стандартную технологию обработки эпоксидной/стеклянной ткани, Предложение строго контролируемой диэлектрической проницаемости и потерь за долю от стоимости традиционных микроволновых материалов. Специальная сквозная предварительная обработка или операции, обычно требуемые для микроволновых материалов PTFE..

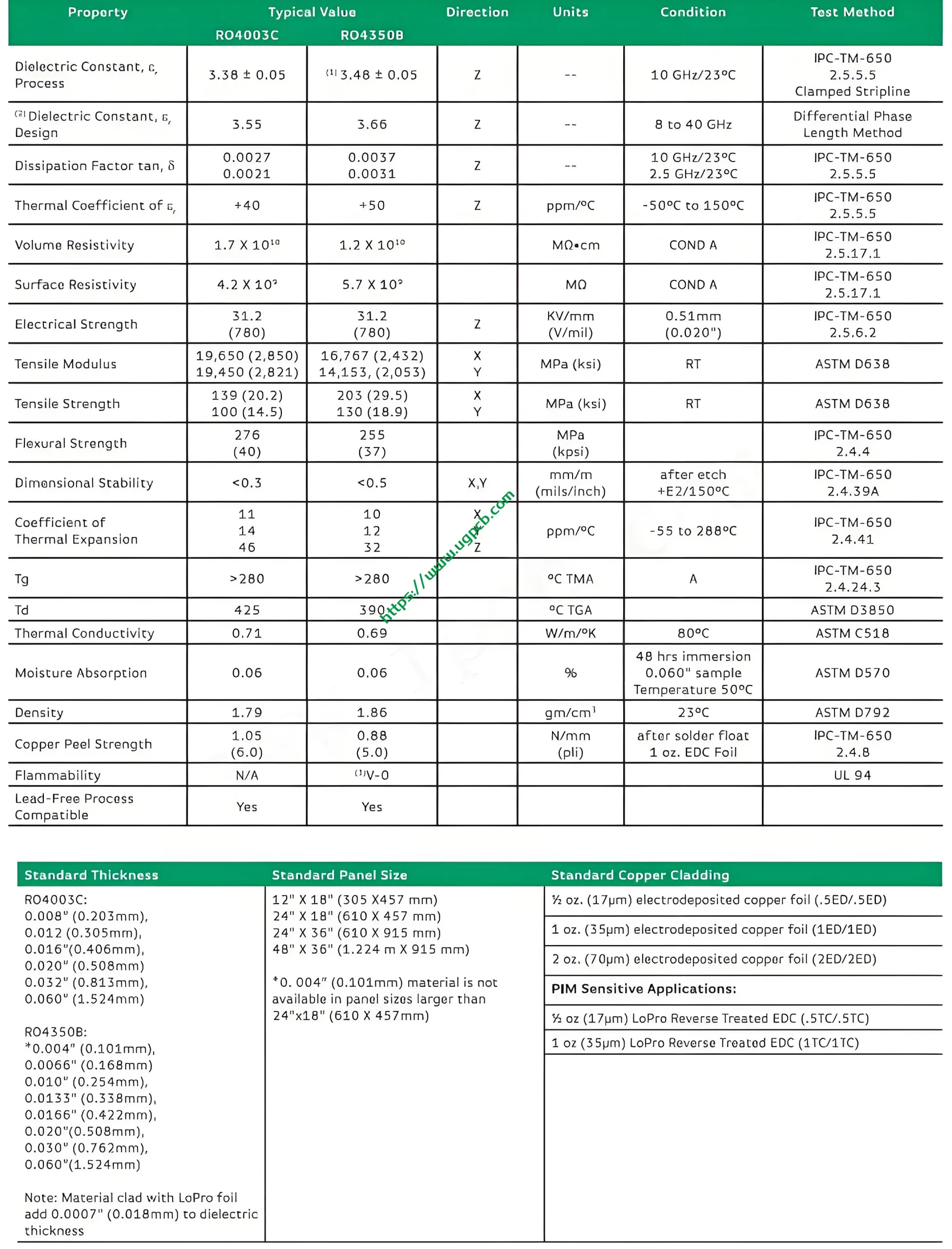

Технические характеристики Rogers RO4350B

Технические характеристики Rogers RO4350B подчеркивают его пригодность для высокочастотных приложений. Ключевые параметры включают:

• Диэлектрическая проницаемость: 3.48
• Низкая потери радиочастота: Обеспечивает эффективную передачу сигнала.
• Низкая диэлектрическая постоянная колебания с температурой: Поддерживает стабильность в разных температурах.
• Низкий коэффициент термического расширения оси Z: Минимизирует размерные изменения из -за тепловых изменений.
• Коэффициент расширения в низкой тарелке: Облегчает надежную производительность.
• Низкая терпимость к диэлектрической проницаемости: Гарантирует постоянные электрические свойства.
• Стабильные электрические характеристики на разных частотах: Поддерживает широкополосные приложения.
• Простота массового производства и многослойного смешивания с FR4: Предлагает высокий коэффициент затрат на производительность.

Преимущества платы Rogers RO4350B

PCB Rogers RO4350B может похвастаться несколькими преимуществами, которые делают его предпочтительным выбором среди дизайнеров:

1. Низкая потери радиочастота: Обеспечивает минимальное деградацию сигнала.
2. Последовательные диэлектрические свойства: Поддерживает стабильные характеристики по сравнению с изменениями температуры.
3. Тепловая стабильность: Низкий коэффициент термического расширения оси z повышает надежность.
4. Экономическая эффективность: Достигает оптимального баланса между стоимостью и высокочастотной производительности.
5. Совместимость со стандартной обработкой: Можно обработать с использованием стандартных методов эпоксидной/стеклянной ткани.
6. Универсальность: Подходит для массового производства и многослойного дизайна.
7. Высокочастотная производительность: Превосходно в частотах, как правило, ниже 30 ГГц.

Типичные применение печатной платы Rogers RO4350B

Из -за его исключительных свойств, Rogers RO4350B широко используется в различных высокочастотных приложениях, включая:

• Антенны клеточной базовой станции и усилители мощности
• Микроволновые соединения точки-точки (P2p)
• Автомобильный радар и датчики
• Радиочастотная идентификация (RFID) Теги
• Блок с низким шумом (LNB) для живого спутника

Соображения по выбору материалов печатной платы

Для высокочастотных инженеров проектирования схем, Множество доступных материалов печатной платы могут сделать выбор сложным. Ключевые факторы, которые следует учитывать:

1. Рабочая частота: Убедитесь, что частотный диапазон материала печатной платы соответствует требованиям приложения.
2. Диэлектрическая постоянная и ее вариация: Решающее значение для поддержания целостности дизайна в желаемой пропускной способности.
3. Расчет ширины линии: Различные диэлектрические постоянные требуют пересчетов или моделирования для линий передачи.

Влияние шероховатости медной фольги на дизайн DK

На дизайн DK высокочастотных материалов ПХБ влияет шероховатость используемой медной фольги. Более грубые поверхности увеличивают эффективное значение DK, который должен учитываться в конструкциях, чтобы обеспечить точное соответствие импеданса и целостность сигнала.

Совместимость и экономическая эффективность

Роджерс RO4350B, с его совместимостью со стандартными методами обработки и низкими затратами на обработку линий, предлагает экономически эффективное решение для высокочастотных потребностей ПХБ. Он достигает оптимального баланса между производительностью и доступностью, Сделать его наиболее экономически эффективным высокочастотным материалом для печатных плат.

В заключение, Rogers RO4350B появляется как лучший выбор для радиочастотных приложений PCB, Объединение превосходных электрических свойств, простота обработки, и экономическая эффективность. Его широкий спектр приложений и технических преимуществ делает его основным продуктом в отрасли для дизайнеров, ищущих надежные высокочастотные решения.
