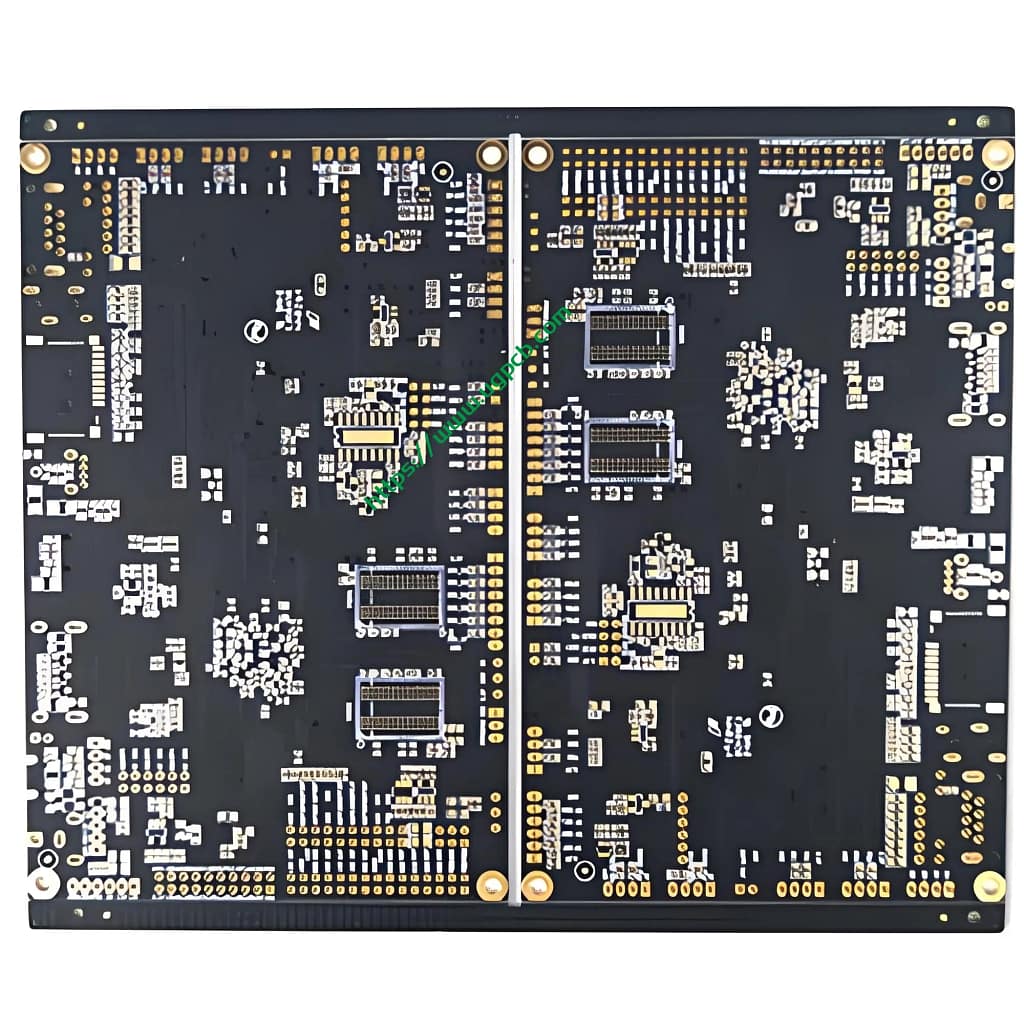

1. Обзор продукта: Что такое печатная плата материнской платы вытяжки??
Плата материнской платы вытяжки (Печатная плата) служит центральной аппаратной основой системы управления вытяжкой. Эта жесткая печатная плата выполняет все электрические соединения и задачи передачи сигналов для управления двигателем., сенсорное восприятие, управление светодиодным освещением, регулировка воздушного потока, и функции задержки отключения.
UGPCB представляет печатную плату материнской платы для вытяжки, изготовленную из высококачественного ламината Kingboard KB6165G.. Эта двусторонняя жесткая печатная плата специально разработана для долговременной и надежной работы в суровых кухонных условиях.. The печатная плата меры 82.63 × 46.7 мм со стандартом 1.6 мм толщина доски. Его двусторонняя структура маршрутизации обеспечивает превосходные электрические характеристики и механическую прочность для схем управления средней сложности..
Отраслевые данные показывают, что поставки плат управления вытяжками в Китае достигли 38.60 миллионов единиц в 2024, отмечая 5.7% годовой рост. Интеллектуальные панели управления теперь учитывают 58.7% от общего количества поставок. Учитывая этот значительный рыночный спрос, Выбор надежной и качественно изготовленной печатной платы вытяжки напрямую влияет на качество конечного продукта и удобство использования..

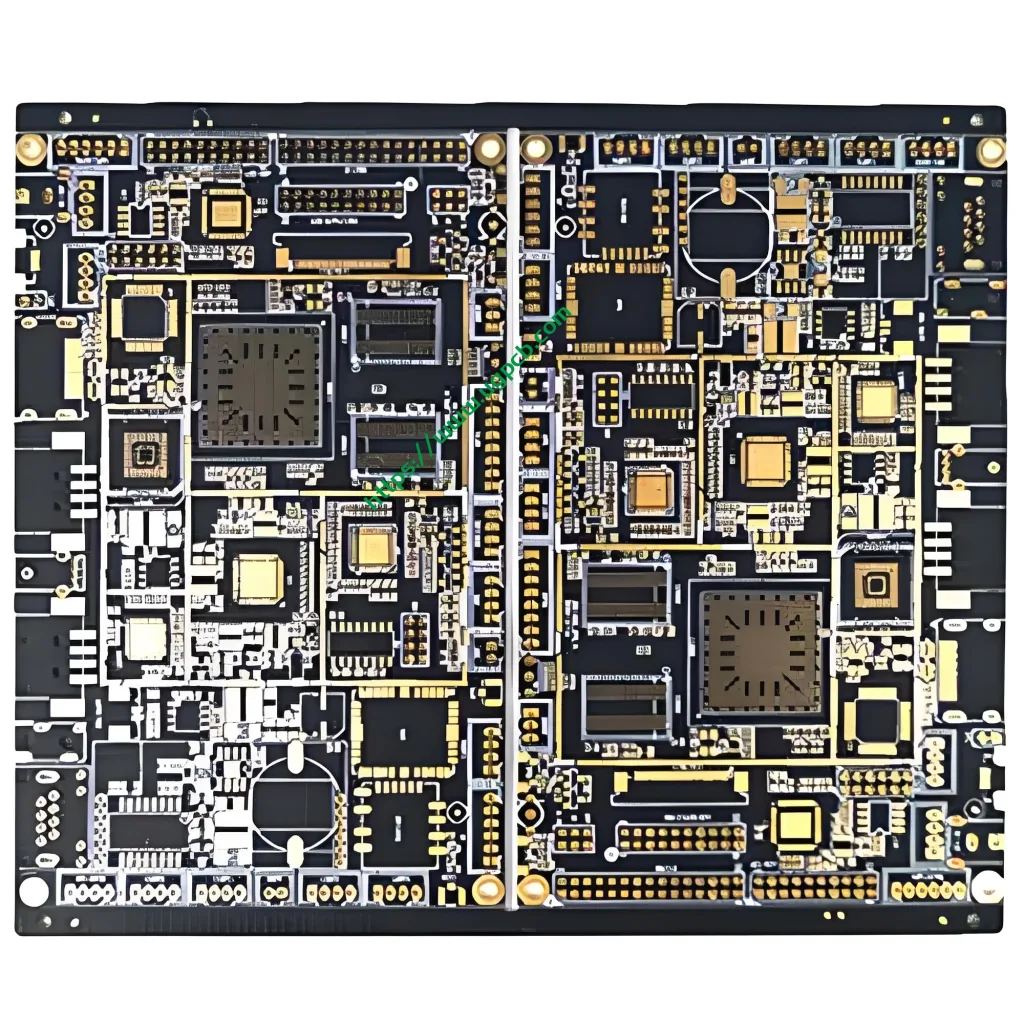

2. Определение продукта и технические характеристики
2.1 Основные параметры
| Параметр | Спецификация |
|---|---|
| Название продукта | Печатная плата материнской платы вытяжки |
| Ламинат Материал | Кингборд KB6165G (Безгалогенный ламинат TG150 со стекловолокном, плакированный медью) |
| Толщина доски | 1.6 мм |
| Количество слоев | 2 Слои (Двусторонняя плата) |
| Закончен | 82.63 × 46.7 мм |
| Минимальный диаметр отверстия | 0.296 мм |
| Минимальная ширина линии / Интернет -интервал | 0.342 мм / 0.37 мм |
| Медная толщина фольга | 1/1 ОЗ (35 мкм на слой) |
| Поверхностная отделка | Химический никель / Погружение Золото (СОГЛАШАТЬСЯ / Процесс золотого покрытия) |
| Припаяя маска / Легенда | Черная паяльная маска / Легенда белой шелкографии |
2.2 Ламинат Материал: Кингборд KB6165G
В этом продукте используется KB6165G., безгалогенный стекловолоконный ламинат TG150 с медным покрытием от Kingboard Laminates Holdings Ltd.. Этот высокопроизводительный ламинат промышленного класса обладает следующими ключевыми свойствами::
- Температура стеклянного перехода (Тг) : 150°С (155-158°C измерено методом ДСК). Материал выдерживает три цикла бессвинцовой пайки оплавлением с максимальной температурой 260°C..
- Сравнительный индекс отслеживания (CTI) : 600 В. Это представляет собой трехкратное улучшение по сравнению с базовой моделью KB‑6165F. (CTI ≥ 175 В), предлагая исключительную устойчивость к сбоям отслеживания.
- Коэффициент теплового расширения по оси Z (КТР) : Альфа 1 в 41 ppm/° C., Альфа 2 в 235 ppm/° C..
- T288 Время расслоения : > 60 минуты, в несколько раз выше, чем у стандартных материалов FR‑4.
- Температура термического разложения (Тд, 5% потеря веса) : 370°С.
- Рейтинг воспламеняемости : UL94 В‑0.
- Поверхностное удельное сопротивление : 5.2 × 10⁸ МОм.
- Объемный удельное сопротивление : 6.1 × 10⁹ МОм‑см.
- Прочность на очистку : 1.4 N/мм (для 1 унция медной фольги).
Этот ламинат выдерживает 96-часовое испытание в солевом тумане и не содержит галогенов., сурьма, и красный фосфор, полное соответствие экологическим директивам RoHS.
3. Принципы проектирования и принципы работы
3.1 Соответствие стандартам проектирования
Дизайн этого продукта строго соответствуетIPC‑2221C, Общий стандарт проектирования печатных плат (выпущен в августе 18, 2025). IPC‑2221C служит базовым стандартом проектирования для всех документов серии IPC‑2220.. Он устанавливает общие требования к конструкции печатных плат., выбор материала покрытия, выбор медной фольги, минимальный электрический зазор, допуски по сопротивлению, и другие основные проектные характеристики.
3.2 Инженерная основа для расчета ширины линии и интервалов
Этот продукт имеет ширину дизайнерской линии 0.342 мм и межстрочный интервал 0.37 мм. Эти параметры определяются на основе формулы допустимой нагрузки по току из стандарта IPC‑2221.:
Я = k × ΔT^0,44 × A^0,725
Где:
- я = Максимально допустимый ток (Амперы, А)
- k = Поправочный коэффициент (0.048 для следов внешнего слоя, 0.024 для следов внутреннего слоя)
- ΔТ = Повышение температуры (°С)
- А = Площадь поперечного сечения проводника (мил²)
Для этого продукта с 1 унция медной фольги (примерно 35 толщина мкм), Следы внешнего слоя могут выдерживать ток примерно 1,5‑2 А на миллиметр ширины при повышении температуры на 10°C.. The 0.342 Ширина линии в мм достаточно соответствует требованиям по току цепей управления вытяжными вытяжками. (обычно включает токи привода двигателя 3‑5 А и токи сенсорных/логических цепей ниже 1 А), обеспечивая при этом адекватные технологические окна для последующих операций пайки печатных плат..
3.3 Принципы работы
Плата материнской платы вытяжки выполняет функцию физического носителя системы управления., работающий на трех уровнях:
Уровень электрического соединения : Медные дорожки на печатной плате электрически соединяют микроконтроллер. (главный управляющий чип), сенсорные модули, ИС драйвера двигателя, Схемы драйверов светодиодов, и модули управления питанием согласно принципиальной схеме, обеспечение упорядоченной передачи сигнала.
Уровень обработки сигнала : Пользовательские команды, вводимые через сенсорную панель (включение/выключение питания, регулировка воздушного потока, управление освещением, и т. д.) путешествие по следам прикосновения на печатной плате к MCU. После обработки, MCU выводит соответствующие управляющие сигналы через дорожки драйвера на печатной плате для активации двигателей., светодиодные фонари, и другие исполнительные компоненты.
Уровень управления питанием : Силовые дорожки на печатной плате преобразуют входную мощность переменного или постоянного тока в рабочее напряжение, необходимое каждому компоненту.. Правильное расположение слоев питания/земли обеспечивает стабильность источника питания..
4. Классификация продуктов
На основе стандартов отраслевой классификации печатных плат., этот продукт попадает в следующие категории:
| Классификация Измерение | Категория |
|---|---|
| По структуре | Жесткая печатная плата |
| По количеству слоев | Двусторонняя плата (2-Слоистая доска) |
| По материалу ламината | Безгалогенный стекловолоконный ламинат с медным покрытием класса FR‑4.1 (КБ6165Г) |
| По отделке поверхности | Химический никель / Погружение Золото (СОГЛАШАТЬСЯ) |
| По приложению | Плата управления бытовой техникой (Материнская плата вытяжки) |
| По классу воспламеняемости | UL94 В‑0 |
| По соблюдению экологических требований | Без галогенов, ROHS COMPARINT |
ПерIPC‑6012F, Квалификационные и эксплуатационные характеристики жестких печатных плат (выпущен в сентябре 2023), этот продукт соответствуетСорт 2 – Электронные продукты специального назначения требования. Сорт 2 применяется к продуктам, для которых ожидается продленный срок службы и желательно бесперебойное обслуживание., но операционная среда не является экстремальной и идеально подходит для применения в бытовой технике..
5. Материалы используются
5.1 Субстрат: KB6165G Ламинат с медным покрытием
Как подробно описано выше, В данном изделии используется безгалогенный стекловолоконный ламинат Kingboard KB6165G TG150 с медным покрытием и следующий состав материала:
- Армирование : Стеклоткань электронного класса
- Матричная смола : Безгалогенная эпоксидная смола (Тс 150°С)
- Медная фольга : 1 унция электролитической медной фольги (ЭД медь)
- Огнезащитная система : Безгалогеновый огнезащитный состав (UL94 В‑0)
5.2 Поверхностная отделка: Химический никель / Погружение Золото (СОГЛАШАТЬСЯ)
В этом продукте используется химический никель. / Погружение Золото (СОГЛАШАТЬСЯ) процесс отделки поверхности. ПерIPC‑4552B, Спецификация для химического никеля/иммерсионного золота (СОГЛАШАТЬСЯ) Покрытие печатных плат (опубликовано в мае 2021), Требования ENIG к толщине отложений::
- Толщина слоя никеля : 3-6 мкм (по классу IPC‑4552B 1/2/3)
- Толщина золотого слоя : 0.05-0,10 мкм (типичный диапазон: 0.075-0,125 мкм)
Покрытие поверхности ENIG дает следующие преимущества:
- Отличная паяемость, соответствует наивысшему рейтингу долговечности покрытия согласно IPC-J-STD-003
- Превосходная стойкость к окислению и коррозии
- Плоская поверхность, подходящая для пайки компонентов с малым шагом
- Подходит для склеивания проводов и отделки контактов.
5.3 Паяльная маска и легенда
- Припаяя маска : Черные чернила обеспечивают отличную изоляцию и термостойкость.
- Легенда : Белая шелкография обеспечивает высокую контрастность для идентификации размещения и ремонта SMT.
6. Структура продукта и эксплуатационные характеристики
6.1 Структурные особенности
Двусторонний дизайн (2 Слои) : И верхний слой, и нижний слой содержат следы цепей., с электрическими соединениями между слоями через металлизированные сквозные отверстия (ПТХ). Двусторонняя структура обеспечивает баланс между плотностью прокладки и экономической эффективностью..
Прецизионный контроль диаметра отверстия : Минимальный диаметр отверстия 0.296 мм соответствует строгим требованиям IPC‑6012F для металлизированных сквозных отверстий.. Меднение стенок отверстий обеспечивает надежные межслоевые соединения и проводимость..
Компактные размеры : The 82.63 × 46.7 Компактный размер в мм специально разработан для ограниченного внутреннего пространства вытяжек, облегчение общего механического проектирования изделия.
Стандартный 1.6 мм Толщина доски : Такая толщина сохраняет механическую прочность при соответствии стандартной длине выводов компонентов., содействие печатная плата сборка.
6.2 Характеристики производительности
Превосходная термостойкость : При Tg 150°C и Td 370°C, плата выдерживает высокотемпературное воздействие бессвинцовой пайки оплавлением (пик 260°С).
Отличные изоляционные характеристики : Поверхностное сопротивление 5.2 × 10⁸ МОм и объемное сопротивление 6.1 × 10⁹ МОм‑см обеспечивают надежную передачу сигнала в кухонных помещениях с высокой влажностью..
Высокая устойчивость к отслеживанию CTI : CTI 600 Рейтинг V эффективно предотвращает сбои отслеживания в средах с высоким уровнем загрязнения. (кухонный дым соответствует степени загрязнения 2‑3.).
Хорошая производительность по борьбе с CAF : Ламинат обеспечивает высокую устойчивость к проводящей анодной нити. (Каф) формирование, снижение риска отказа CAF во влажных и жарких условиях.
Класс воспламеняемости UL94 V‑0 : Соответствует самым высоким требованиям пожарной безопасности, предъявляемым к бытовой технике..
7. Схема производственного процесса
UGPCB производит эту печатную плату материнской платы вытяжки в строгом соответствии с требованиями IPC-6012F.:
Шаг 1: Входящее контроль качества (IQC) → Осмотрите медный ламинат KB6165G., медная фольга, сухая пленка, чернила для паяльной маски, и другое сырье
Шаг 2: Резка → Разрежьте большие листы ламината с медным покрытием по размеру рабочей панели.
Шаг 3: Бурение → Сверлильные станки с ЧПУ обработать 0.296 Минимальный диаметр отверстия в мм вместе с другими монтажными отверстиями и переходными отверстиями
Шаг 4: Химическое осаждение меди / Панельное покрытие → Металлизировать стенки отверстий для создания проводящих сквозных отверстий.
Шаг 5: Перенос узора → Нанесите сухую пленку → Экспонируйте → Проявите, чтобы сформировать контурный рисунок.
Шаг 6: Офорт → Удалите незащищенную медь, чтобы создать спроектированные трассы цепи.
Шаг 7: Припаяя маска → Напечатайте черные чернила паяльной маски → Экспонируйте → Проявите, чтобы обнажить контактные площадки.
Шаг 8: СОГЛАШАТЬСЯ (Химический никель / Погружение Золото) → Химическое никелирование (3-6 мкм) + Погружение золота (0.05-0,10 мкм)
Шаг 9: Печать легенд → Печать идентификаторов легенд шелкографии белым цветом
Шаг 10: Маршрутизация / V-образный вырез → Фрезерование на станке с ЧПУ до окончательных размеров 82.63 × 46.7 мм
Шаг 11: Электрические испытания → Испытание летающего зонда / испытание приспособлений для проверки целостности обрыва/короткого замыкания
Шаг 12: Окончательный контроль качества (FQC) → Визуальный осмотр и проверка размеров в соответствии с классом IPC‑6012F. 2 стандарты
Шаг 13: Упаковка и доставка → Вакуумная упаковка + антистатические пакеты, соответствует МПК характеристики упаковки
8. Сценарии применения и рыночные приложения
8.1 Основные сценарии применения
Эта печатная плата материнской платы вытяжки широко используется в:
- Жилые вытяжки : Основные платы управления для вытяжек с сенсорным или кнопочным управлением
- Встроенные панели управления варочной панелью : Основные блоки управления для встраиваемых кухонных приборов
- Умная кухонная техника : Модули управления для интегрированных систем «умной» вытяжки и варочной панели

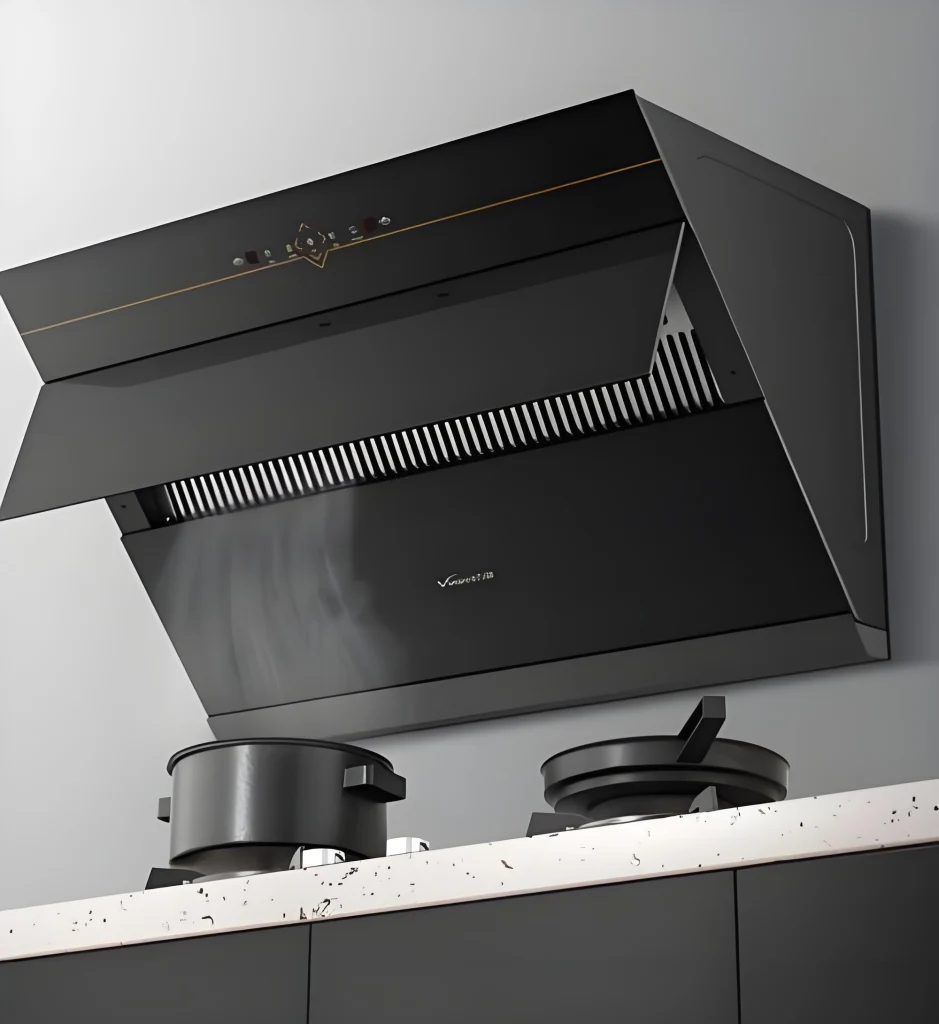

- Коммерческое кухонное оборудование : Платы управления для крупных коммерческих выхлопных систем
8.2 Перспективы рынка
По прогнозам, рынок плат управления малой бытовой техникой в Китае достигнет примерно юаней. 45 миллиард в 2025, с ежегодным ростом 10.3%. На интеллектуальные панели управления теперь приходится более 60% рынка. Китайский рынок плат управления бытовой техникой находится на критическом этапе интеллектуальной трансформации и модернизации., стимулирование устойчивого спроса на высокопроизводительные, высоконадежные печатные платы материнской платы кухонной вытяжки.
8.3 Типичная рабочая среда
Плата материнской платы вытяжки работает в этих условиях.:
- Температурный диапазон : от -10°С до +85°С (кухонная среда)
- Диапазон влажности : 20% к 90% Раствор (во время приготовления пищи образуется значительное количество пара)
- Степень загрязнения : Степень загрязнения 2‑3 (дым и пыль)
- Вибрация : Постоянная вибрация от работы двигателя
9. Почему стоит выбрать UGPCB для печатной платы материнской платы вытяжки?
✅Соответствие международным стандартам : Полное соблюдение международных стандартов IPC‑2221C и IPC‑6012F на протяжении всей конструкции., Производство, и осмотр
✅Премиальные ламинированные материалы : Ламинат промышленного класса Kingboard KB6165G с Tg 150°C, CTI 600 В, и рейтинг UL94 V‑0
✅Возможности точного производства : Минимальный диаметр отверстия 0.296 мм и минимальная ширина линии 0.342 мм
✅Превосходная обработка поверхности : Отделка ENIG, соответствующая IPC‑4552B, обеспечивает превосходную паяемость
✅Экологическое соответствие : Безгалогеновые материалы, соответствующие директивам RoHS и REACH.
✅Услуги по настройке : Гибкая настройка размеров, количество слоев, ламинатный материал, и качество поверхности
✅Быстрая доставка : Возможность быстрого перехода от прототипов к серийному производству
