Обзор продукта: Жесткая печатная плата, разработанная для применения в медицинских устройствах

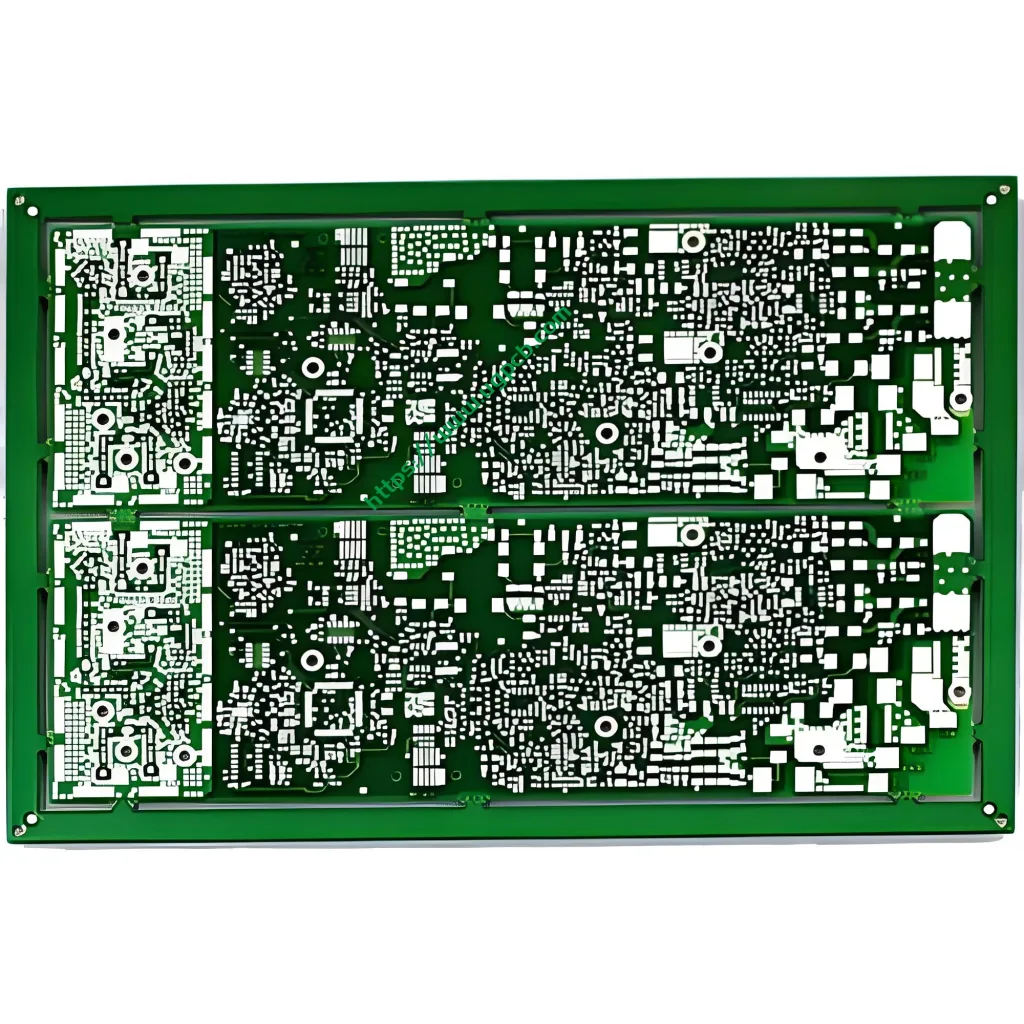

Печатная плата медицинского оборудования UGPCB представляет собой 4-многослойная жесткая печатная плата изготовлено в строгом соответствии с Дополнение к IPC-6012EM по медицинскому применению и Класс производительности МПК 3 требования. Эта высокая надежность медицинский печатная плата построен на основе высокопроизводительного стеклоэпоксидного ламината Shengyi S1000H FR-4., при толщине готовой доски 1,6 мм и размерах 216.3 × 92,6 мм. Особенности доски 1унция медной фольги равномерно распределены по всем четырем слоям, в сочетании с погружение серебро (IAg) обработка поверхности соответствует МПК-4553А, и зеленая паяльная маска с белой шелкографической надписью.
Этотпечатная плата для медицинских приборов специально создан для критически важных приложений здравоохранения, включаямониторы пациента, Медицинские системы визуализации, инфузионные насосы, вентиляторы, и дефибрилляторы. По системе классификации IPC по надежности печатных плат., Сорт 3 применяется к высокопроизводительному электронному оборудованию, работающему в суровых условиях, требующий “нулевое время простоя” и “100% надежность”. УГКПБ производит это4-слойная медицинская печатная плата для удовлетворения этих строгих требований к конструкции и производительности.
Классификация продукции и соответствие стандартам
Классификация по уровню надежности IPC
IPC-6012 определяет три класса надежности жестких печатных плат.:
- Сорт 1: Общая бытовая электроника
- Сорт 2: Специальная сервисная электроника
- Сорт 3: Высокопроизводительная/жесткая электроника – медицинское оборудование, аэрокосмический, военная техника
Плата печатной платы медицинского оборудования UGPCB имеет рейтинг Класс производительности МПК 3 (Высокая производительность) и полностью соответствует МПК-6012ЕМ, единственный глобальный отраслевой стандарт для медицинских применений с квалификационными и эксплуатационными характеристиками для жестких печатные платы.
Классификация по основному материалу
- Категория субстрата: Высококачественный стеклоэпоксидный ламинат FR-4.0 с медным плакированием
- Тг Оценка: Ламинат Mid-Tg (Тс ≈ 150–155°С.)
- Рейтинг воспламеняемости: UL 94 В-0
Классификация по количеству слоев
- 4-Слойная доска: Стандартный “Сигнал-Земля-Питание-Сигнал” конфигурация стека
Классификация по отделке поверхности
- Погружение серебро (IAg) обработка поверхности, соответствует МПК-4553А
Основные моменты дизайна: Стандарты медицинского уровня способствуют точному машиностроению
Выбор материала – высокопроизводительный ламинат Shengyi S1000H
Основной материал А.медицинская печатная плата напрямую определяет его термическую надежность, Электрические характеристики, и длительный срок службы. UGPCB выбирает ламинат Shengyi S1000H, со следующими основными параметрами производительности:
| Параметр | Типичное значение | Метод испытания | Инженерное значение |
|---|---|---|---|
| Тг (метод ДСК) | 155°С | ИПК-ТМ-650 2.4.25 | Совместимость с бессвинцовой пайкой; сохраняет жесткость при повышенных температурах |
| Тг (метод ТМА) | ~170°С | ИПК-ТМ-650 2.4.24 | Превосходное управление расширением по оси Z |
| Тд (5% потеря веса) | 348°С | ИПК-ТМ-650 2.4.24.6 | Устойчивость к высокотемпературной пайке; предотвращает термические повреждения |
| КТР (ось Z, ниже Тс) | 37 ppm/° C. | ИПК-ТМ-650 2.4.24 | Низкое расширение по оси Z обеспечивает надежность |
| КТР (ось Z, выше Тс) | 250–300 частей на миллион/°C | - | Контроль посредством стресса во время термоциклирования |
| Диэлектрическая проницаемость Dk (1ГГц) | 4.3–4,6 | - | Стабильная передача сигнала; подходит для цифровых высокочастотных проектов |
| Коэффициент рассеяния Df (1ГГц) | 0.018–0,022 | - | Умеренная потеря сигнала; соответствует требованиям целостности сигнала медицинского устройства |
| Водяной поглощение | ≤0,15% | - | Низкое поглощение влаги; подходит для влажной медицинской среды |
Источник: Компания Shengyi Technology Co., ООО. Технический паспорт S1000H
Ламинат S1000H достигаетTd 348°C, значительно выше пиковой температуры бессвинцовой пайки оплавлением (примерно 245–260°С), обеспечение отсутствия разложения материала во время пайки. ЕгоT288 время термостойкости ≥5 минут (измерено до 20 минуты) означает, что материал выдерживает температуру 288°C более 5 минут без расслоения. Эти тепловые свойства имеют решающее значение длямедицинские печатные платы работа в сложных условиях.
Состав слоев и контроль импеданса
Этот4-слой печатной платы медицинского устройства использует классическую конфигурацию стека:
- Слой 1 (Вершина): Сигнальный слой
- Слой 2 (Внутренний слой 1): Твердая земляная плоскость (Гнездо)
- Слой 3 (Внутренний слой 2): Силовой самолет (Власть)
- Слой 4 (Нижний): Сигнальный слой
Этот “Сигнал-Земля-Питание-Сигнал” stackup уменьшает индуктивность контура примерно 30% и эффективно подавляет электромагнитные помехи (Эми), обеспечение надежной передачи чувствительных аналоговых сигналов и высокоскоростных цифровых сигналов вмедицинские электронные устройства.
Проектирование маршрутизации высокой плотности
- Минимальный диаметр отверстия: 0.1мм – поддерживает дизайн на уровне HDI
- Минимальная ширина/интервал трассировки: 0.1мм/0,1 мм (примерно 4 мил/4 мил)
- Медная толщина фольга: 1унция/1 унция/1 унция/1 унция (примерно 35 мкм) – одинаковое распределение меди по всем четырем слоям
Ширина/расстояние между дорожками 0,1 мм обеспечивает высокий уровень точности. Производство печатных плат. В сочетании с минимальным диаметром отверстия 0,1 мм., этот медицинская печатная плата поддерживает пакеты компонентов высокой плотности (такие как BGA и QFN), встреча с миниатюризация и интеграция тенденции в дизайн медицинского оборудования.
Поверхностная обработка – иммерсионное серебро
Этотмедицинская печатная плата Использованиепогружение серебро (IAg) обработка поверхности, полностью соответствуетМПК-4553А Спецификация для иммерсионного серебряного покрытия печатных плат. К основным преимуществам иммерсионного серебра относятся::
- Покрытие без никеля: Устраняет магнитные помехи и проблемы с сигналом, вызванные слоями никеля.
- Высокая проводимость: Серебро обладает лучшей электропроводностью среди всех металлов.
- Равномерное тонкое осаждение: Подходит для макетов с очень мелким шагом
- Отличная паяемость: Время смачивания при пайке оплавлением обычно не превышает 2 секунды
- Возможность соединения проводов: Поддерживает соединение золотой проволоки, необходимое в медицинских устройствах.
- Соответствует RoHS: Бессвинцовый экологически чистый процесс
Принцип работы и целостность сигнала
Основной принцип работы А. печатная плата для медицинских приборов можно резюмировать как: обеспечение механической поддержки и электрического соединения для электронные компоненты. Для этой 4-слойной платы:
- Передача сигнала: Сигнальные дорожки на верхнем и нижнем слоях переносят различные сигналы датчиков., сигналы управления, и сигналы передачи данных. Прецизионная ширина дорожки/интервал 0,1 мм обеспечивает высокоскоростные сигналы путешествовать по кратчайшим путям.
- Распределение мощности: Внутренний силовой слой (Слой 3) обеспечивает стабильное распределение мощности между всеми компонентами на печатной плате. Толщина меди в 1 унцию обеспечивает достаточную пропускную способность по току..
- Заземление и экранирование: Твердая земляная плоскость (Слой 2) обеспечивает обратный путь с низким импедансом для всех сигналов и действует как электромагнитный щит, предотвращение электромагнитных помех между различными функциональными модулями медицинского устройства.
- Контроль импеданса: Благодаря точному контролю ширины трассы, Диэлектрическая толщина, и диэлектрическая проницаемость (Dk=4,3–4,6 @ 1 ГГц), дизайн достигает контролируемый характеристический импеданс (например, 50Ом несимметричный, 100Ом дифференциал), обеспечение целостности сигнала.
Технические характеристики и проверка надежности
Электрические характеристики
| Параметр | Стоимость/Стандарт | Источник |
|---|---|---|
| Диэлектрическая проницаемость (1ГГц) | 4.3–4,6 | Технический паспорт Shengyi S1000H |
| Коэффициент рассеяния (1ГГц) | 0.018–0,022 | Технический паспорт Shengyi S1000H |
| Поверхностное удельное сопротивление | ≥10⁹ МОм | Технический паспорт Shengyi S1000H |
| Объемный удельное сопротивление | ≥10⁸ МОм·см | Технический паспорт Shengyi S1000H |
| Напряжение пробоя диэлектрика | ≥40 кВ/мм | Технический паспорт Shengyi S1000H |
Тепловые характеристики
| Параметр | Ценить | Источник |
|---|---|---|
| Температура стеклования Tg (ДСК) | 155°С | Официальные данные Shengyi Technology |
| Температура термического разложения Td (5% потеря веса) | 348°С | Официальные данные Shengyi Technology |
| T260 (отсутствие расслаивания при 260°C) | ≥10 минут | Технический паспорт Shengyi S1000H |
| T288 (отсутствие расслаивания при 288°C) | ≥5 минут (20 мин. измерено) | Технический паспорт Shengyi S1000H |
| Z-ось Cte (ниже Тс) | 37 ppm/° C. | Официальные данные Shengyi Technology |
| Z-ось Cte (выше Тс) | 250–300 частей на миллион/°C | Технический паспорт Shengyi S1000H |
Механические характеристики
| Параметр | Ценить | Источник |
|---|---|---|
| Прочность на гибкость | ≥400 МПа | Технический паспорт Shengyi S1000H |
| Прочность на очистку (медная адгезия) | ≥1,0 Н/мм | Технический паспорт Shengyi S1000H |
| Модуль Янга | ~20 ГПа | Технический паспорт Shengyi S1000H |
| Водяной поглощение | ≤0,15% | Технический паспорт Shengyi S1000H |
Рейтинг воспламеняемости
Основной материал этогопечатная плата для медицинских приборов соответствуетUL 94 В-0 – это означает, что при испытании на вертикальное горение, материал самозатухает внутри10 секунды после того как пламя убрано и не капают горящие частицы. Это очень важно для обеспечения пожарной безопасности вмедицинское электронное оборудование.
Производственный процесс и контроль качества
Печатные платы медицинского назначения требуют строгого контроля процесса и всестороннего контроля качества. Производственный процесс УГКПБ включает в себя:
Основные этапы производства
- Материальная резка: Нарезаем медный ламинат Shengyi S1000H по необходимым размерам.
- Схема внутреннего слоя: Перенос рисунка и травление внутренних слоев. (Слой 2, Слой 3)
- Обработка коричневым оксидом: Улучшает адгезию между медным внутренним слоем и препрегом.
- Ламинирование: Спрессуйте четыре слоя вместе под воздействием высокой температуры и давления.
- Бурение: Механическое сверление отверстий диаметром минимум 0,1 мм.
- Химическое осаждение меди & Панельное покрытие: Металлизация стенок отверстий для межслойных соединений
- Схема внешнего слоя: Перенос рисунка и травление верхнего и нижнего слоев.
- Прикладная маска: Печать зеленой паяльной маски
- Поверхностная отделка: Иммерсионное серебро (IAg) процесс
- Печать легенд: Легенда белой шелкографии
- Маршрутизация: Фрезерование профиля ЧПУ
- Электрические испытания: Тестирование летающего зонда или приспособления
- Заключительная проверка: АОИ оптический контроль + Визуальный осмотр
Стандарты качества и сертификаты
Производство печатных плат для медицинских устройств UGPCB строго следует этим стандартам.:
- МПК-6012ЕМ: Дополнение к IPC-6012E по медицинским применениям
- МПК-А-600: Приемлемость печатных плат
- IPC-6012 Класс 3: Сорт 3 Требования к характеристикам жестких печатных плат
- МПК-4553А: Спецификация иммерсионного серебряного покрытия
- UL 94 В-0: Класс воспламеняемости
- Iso 13485: Система управления качеством медицинских изделий
Сценарии приложений и операционные среды
Типичные области применения медицинского оборудования
Этотпечатная плата для медицинских приборов широко используется в следующих медицинских электронных продуктах:
- Мониторы пациента: Многопараметрический мониторинг (ЭКГ, SpO₂, НИАД)
- Инфузионные и шприцевые насосы: Точный контроль скорости доставки лекарств
- Аппараты искусственной вентиляции легких и наркозные аппараты: Основные платы управления системами жизнеобеспечения
- Дефибрилляторы (дирхам): Высоконадежное оборудование скорой медицинской помощи
- Системы медицинской визуализации: Ультразвуковое диагностическое оборудование, портативные рентгеновские аппараты
- Портативные диагностические устройства: Глюкометры, портативные пульсоксиметры
Требования к операционной среде
- Диапазон рабочих температур: -40°С до +125°С (исходя из температурного запаса S1000H Tg=155°C)
- Относительная влажность: ≤95% (по водопоглощению ≤0,15%)
- Электробезопасность: Соответствует МЭК 60601 стандарты безопасности медицинского электрооборудования
- Требование надежности: Класс МПК 3 “нулевое время простоя” стандартный
Краткое описание характеристик продукта
| Особенность | Описание |
|---|---|
| Стандарт медицинского уровня | Соответствует медицинскому дополнению IPC-6012EM. + Класс МПК 3 |
| Высококачественный ламинат | Шэнъи S1000H, Тс=155°С, Тд=348°С, UL 94 В-0 |
| Точная маршрутизация | Минимальная ширина дорожки/расстояние 0,1 мм., минимальный диаметр отверстия 0,1 мм |
| Равное распределение меди | 1унция/1 унция/1 унция/1 унция во всех четырех слоях |
| Погружная серебряная отделка | Соответствует IPC-4553A, без никеля, Высокая проводимость, отличная паяемость |
| Низкая ось z Cte | КТР (ось Z, ниже Тс) = 37 ppm/° C., обеспечивает надежность |
| Сопротивление CAF | Отличная устойчивость к образованию проводящих анодных нитей. |
| Совместимость без свинца | Поддерживает процессы бессвинцовой пайки оплавлением |
Почему стоит выбрать печатную плату медицинского устройства UGPCB?
Авторитетное соответствие стандартам
Печатная плата медицинского оборудования UGPCB строго соответствуетМПК-6012ЕМ – единственный глобальный отраслевой стандарт для медицинских применений с квалификационными и эксплуатационными характеристиками жестких печатных плат.. Этот стандарт был разработан целевой группой IPC D-33AM для “устранить разрывы между техническими и нормативными требованиями”.
Превосходство в области материаловедения
TheТд=348°С иT288≥5 минут Термические характеристики ламината Shengyi S1000H гарантируют отсутствие разложения или расслоения материала во время бессвинцовой пайки. (пиковая температура примерно 245–260°C). TheКТР по оси Z=37 ppm/°C (ниже Тс) Низкая характеристика расширения эффективно снижает напряжения в многослойных платах во время термоциклирования..
Лидерство в производственной точности
The 0.1мм минимальная ширина дорожки/интервал и 0.1мм минимальный диаметр отверстия представляет собой высокий уровень прецизионное производство печатных плат. Такая точность позволяет медицинская печатная плата поддерживать межсоединение высокой плотности (ИЧР) дизайн и компонент сверхмелкого шага сборка.
Превосходство процесса обработки поверхности
Theпогружение серебро (IAg) обработка поверхности соответствуетМПК-4553А. Покрытие без никеля устраняет магнитные помехи., и равномерный тонкий слой серебра обеспечиваетотличная паяемость ивозможность соединения проводов – критично длямедицинское оборудование которые широко используютБГА, QFN, и другие пакеты мелкого шага.
Запросы и заказ
УГКПБ обязуется предоставлять Класс IPC-6012EM 3 соответствие высокая надежность печатные платы для медицинских устройств производителям медицинского оборудования по всему миру. Являетесь ли вы стартап в области медицинской электроники на этапе разработки продукта или крупное медицинское оборудование OEM требующие массового производства, UGPCB предлагает универсальное решение от дизайн печатной платы к Сборка печатной платы.
Свяжитесь с нами сегодня для:
- Бесплатно печатная плата/печатная плата инженерные консультации и проектирование для технологичности (DFM) оценка
- Медицинская печатная плата котировки соответствуют классу IPC 3 стандарты
- Профессиональные рекомендации по выбору материалов для высокочастотные ламинаты как Шэнъи S1000H
- Техническая поддержка для специальной отделки поверхности, включая погружение серебро
- Гибкие варианты поставки: от мелкосерийного прототипирования до крупносерийного производства.
