Расчленная платная плата - УГКПБ

Проектирование радиочастотной печатной платы/

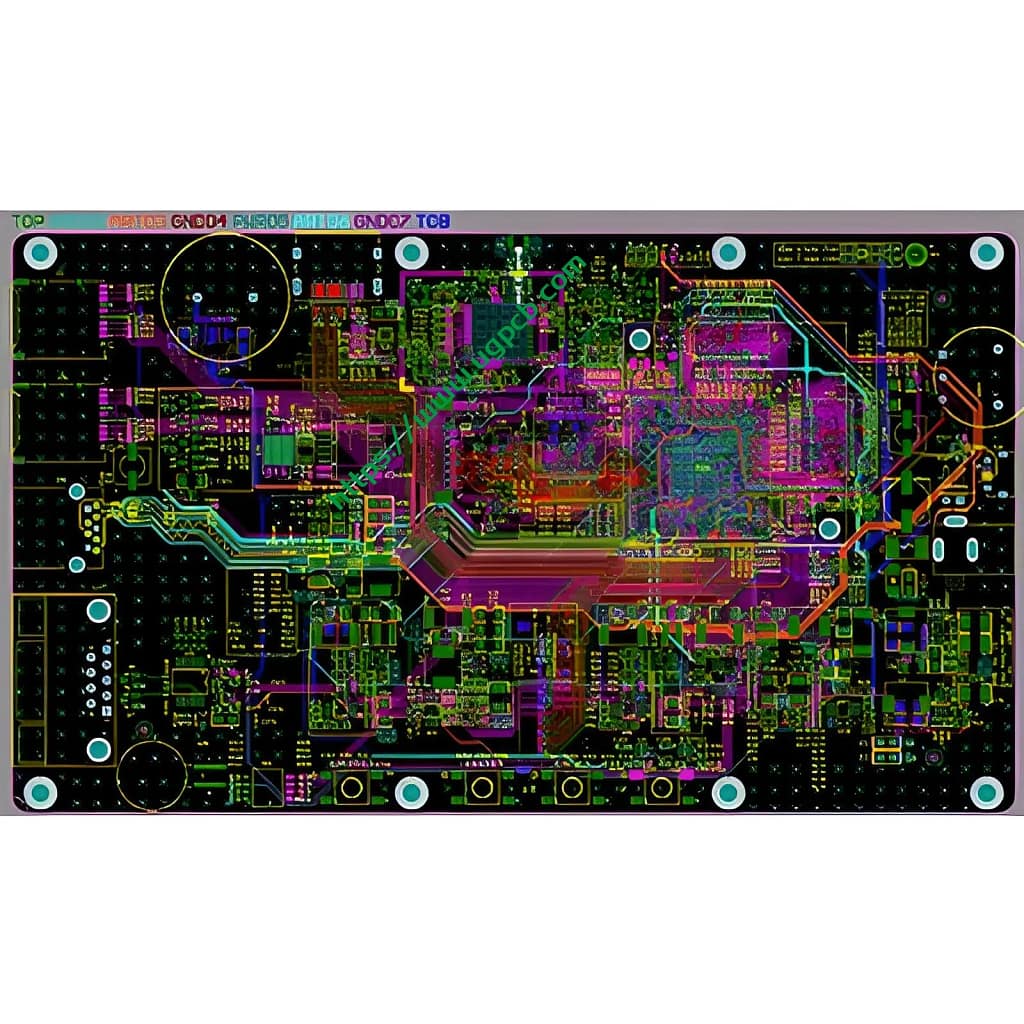

Расчленная платная плата

Имя: Расчленная платная плата

Приготовленные слои: 1-32 слои

Минимальная ширина линии и расстояние между линиями: 3мил

Минимальная лазерная апертура: 4мил

Минимальная механическая апертура: 8мил

Медная толщина фольга: 18-175см (стандартный: 18CM35CM70CM)

Прочность на очистку: 1.25N/мм

Минимальный диаметр переноса отверстия: одна сторона: 0.9мм/35 млн

Минимальный диаметр отверстия: 0.25мм/10 миль

Апертура терпимость: ≤φ0,8 мм ± 0,05 мм

Отверстие: ± 0,05 мм

  • Подробная информация о продукте

Definition of RF PCB

We can generally define an RF PCB as a printed circuit board designed to operate at medium to very high frequencies.

Frequency Range of RF PCBs

Поэтому, any high frequency printed circuit board that operates above 100MHz is a radio frequency printed circuit board (УГКПБ).

Actual Reference Frequency Range

Однако, when it comes to RF PCBs (УГКПБ), the actual reference frequency range is usually 300MHz and above.

Microwave PCBs

RF PCBs operating above 2GHz are called microwave PCBs.
