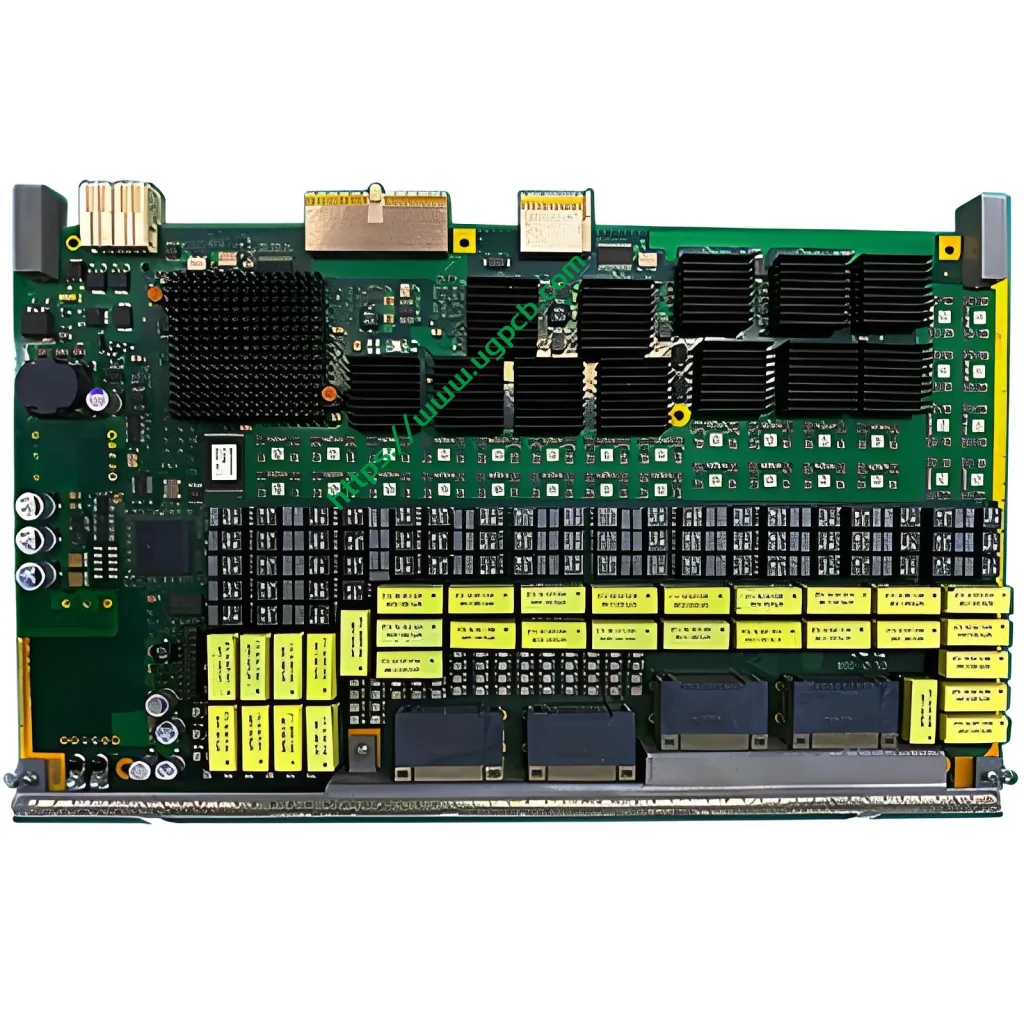

Wi -Fi PCBA Control Equipment Board

Имя: Wi -Fi PCBA Control Equipment Board

Количество слоев, которые можно скопировать: 1-32 слои

Минимальная ширина линии и расстояние между линиями: 3мил

Минимальная лазерная апертура: 4мил

Минимальная механическая апертура: 8мил

Медная толщина фольга: 18-175см (стандартный: 18CM35CM70CM)

Прочность на очистку: 1.25N/мм

Минимальный диаметр переноса отверстия: одна сторона: 0.9мм/35 млн

Минимальный диаметр отверстия: 0.25мм/10 миль

Апертура терпимость: ≤φ0,8 мм ± 0,05 мм

Отверстие: ± 0,05 мм

Дырочная стена толщина меди: Двойной/многослойный: ≥2 мм/0,8 млн

Сопротивление дыре: Двойной/многослойный: ≤300цω

Минимальная ширина линии: 0.127мм/5 млн

Минимальный шаг: 0.127мм/5 млн

Обработка поверхности: Розовое спрей -олово электрическое золото, антиоксидирование, химическое золото, углеродное масло

Варпад: ≤0,7%

  • Подробная информация о продукте

Обзор услуг UGPCB

UGPCB предоставляет универсальное решение от Wi-Fi PCB Manufacturing до служб сборки модуля Wi-Fi.

Прототип модуля Wi -Fi -модуля

Параметры частоты

Все службы сборочной сборки PCB -модуля Wi -Fi доступны в любом из 2.4 ГГц или 5 ГГц версия.

Поддержка антенны

Эти услуги поддерживают как чип -антенны, так и внешние антенны.

Интеграция с досками -носителями клиентов

Использование наших схем в качестве справочных проектов, Проектирование модулей может быть интегрировано в проекты платы клиентов..
