Обзор TMM TMM TMM TMM
Rogers TMM Thermetting Microwave Microwaven Materials Meatings сочетает в себе низкую диэлектрическую постоянную скорость термического изменения, коэффициент теплового расширения, соответствующий медной фольге, и постоянная диэлектрическая постоянная. Из -за их стабильных электрических и механических свойств, Высокочастотные печатные материалы TMM идеально подходят для применений с высокой надежностью и микрополосковой линии.. По сравнению с субстратами наполнителя глинозема, Ламинаты TMM предлагают значительные преимущества обработки, Включение более крупных спецификаций Copper Clad и использования стандартных процедур обработки подложки PCB.
Диапазон диэлектрических постоянных и толщин

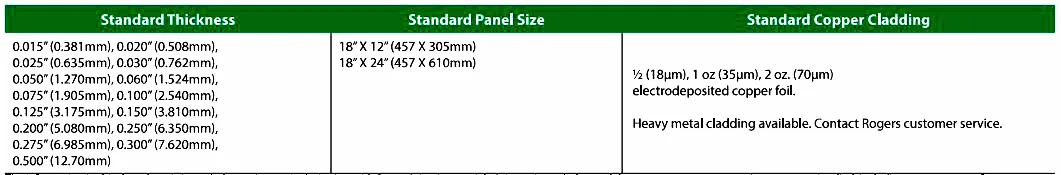

TMM предлагает диэлектрические постоянные в диапазоне от 3 к 13 и толщина от 0.015 к 0.500 дюймы, с допуском ± 0,0015 дюймов.
TMM 13i углеводородная керамическая изотропная терморетимическая микроволновая печь
Конкретно, TMM 13i-это керамический терморезорный полимер, предназначенный для применений линии стрип-линии и микрополосковой линии, требующей высокой надежности сквозного отверстия. У него есть диэлектрическая постоянная 12.85 (± 0,350) и доступен по толщине от 0.015 к 0.500 дюймы (± 0,0015 дюймов).
Преимущества термореактивного микроволнового ламината серии TMM
Терморетический ламинат серии TMM серии TMM предлагает многочисленные преимущества, включая:

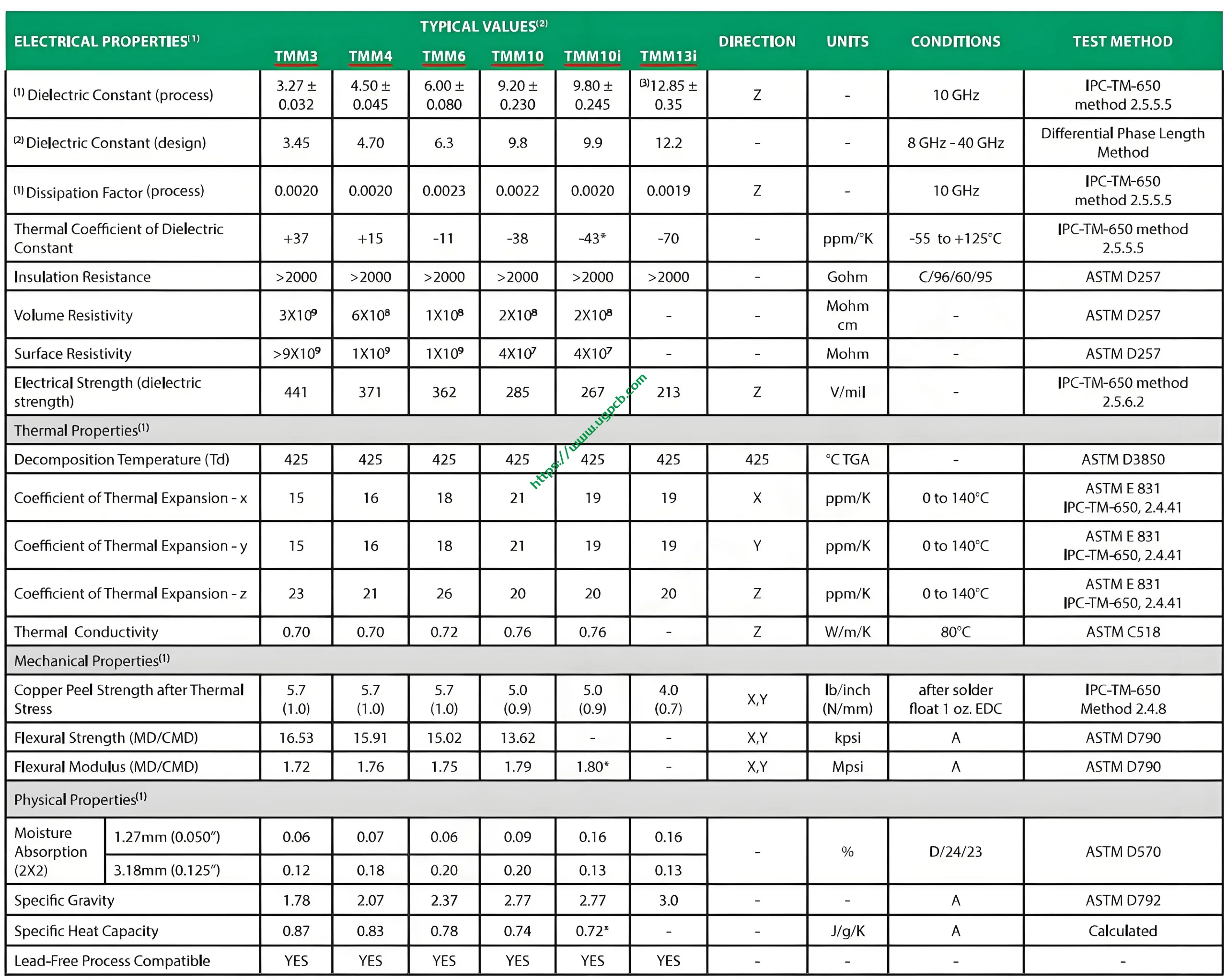

Электрические и механические свойства
- Богатый кандидат диэлектрической постоянной
- Отличные механические свойства
- Сопротивление потоку ползучести и холодного потока
- Очень низкая скорость изменения диэлектрической постоянной с температурой
- Установите коэффициент термического расширения медной фольги, чтобы обеспечить надежность сквозной сквозной.
Химическая устойчивость и обработка
- Устойчивый к химическим реагентам, без повреждений в процессах производства и размещения
- Терморевная смола обеспечивает надежную проволочную связь
- Не требуется специальная технология обработки
- Ламинаты TMM10 и 10i могут заменить подложки глинозема
- Прошел сертификат ROHS, Экологически чистый
Типичные применения терморевтологического ламината TMM 13I
TMM 13i Терморетирующий микроволновый ламинат обычно используется в таких приложениях, как:
- RF и микроволновые схемы
- GPS антенны
- Усилители мощности и комбинации
- Микрополосковые антенны
- Фильтры и муфты
- Диэлектрические поляризаторы и линзы
- Чип -тестирование
Композиция и дизайн ламинатов TMM
ТММ ТЕРМОСЕТИТЕЛЬНЫЕ МАТЕРИКАЛЬНЫЕ МАТЕРИКА, углеводородный, и термореактивные полимерные композитные материалы, предназначенные для применения с высокой надежностью стриптиз-линии и микрополосковой линии с законопослушными отверстиями. Они объединяют преимущества керамических ламинатов и традиционных ламинатов микроволновой цепи PTFE, не требуя специализированной технологии производства. Ламинаты TMM не нуждаются в обработке нафтолата натрия перед.
Электрические и тепловые свойства
Ламинаты TMM имеют очень низкий диэлектрический термический коэффициент, обычно меньше 30 ppm/° C.. Их изотропный коэффициент термического расширения тесно соответствует медному, Включение производства высоко надежных выселенных сквозь отверстия и низких значений усадки травления. Кроме того, Теплопроводность ламинатов TMM примерно вдвое больше, чем у традиционных PTFE/керамических ламинатов, Подоль тепло рассеяния.
Обработка и нанесение ламинатов TMM
TMM ламинаты основаны на терморевностях и не смягчаются при нагревании, разрешение на проволочную связь компонента ведет к трассам схемы без опасений по поводу подъема накладки или деформации субстрата. Они могут использоваться с электроодепно -медной фольгой в диапазоне от 1/2 унция/футболь до 2 унция/ft², или непосредственно связаны с латуниными или алюминиевыми пластинами. Толщина субстрата колеблется от 0,015″ до 0,500″, и субстрат устойчив к коррозионным агентам и растворителям, используемым в производстве печатных цепей. Поэтому, Все обычно используемые процессы PWB могут использоваться для приготовления микроволновых материалов TMM TMM.
Применение в космическом оборудовании
Для космического оборудования, Термосетительные микроволновые ламинаты серии Rogers TMM особенно подходят. Они представляют собой керамические терморетитирующие высокомолекулярные полимеры, которые могут обеспечить диэлектрическую постоянную 3 к 13 и диапазон толщины 0.015 к 0.500 дюймы, с допуском ± 0,0015 дюймов. ТММ 3 углеводородная керамика, с дизайном диэлектрической постоянной 3.45, близко соответствует требуемой диэлектрической постоянной 3.5 Для космических приложений. Это может быть выбрано на толщину 125 мил, избегая необходимости в нескольких слоях или нажатия и суммирования для достижения требуемой толщины. Кроме того, Микроволновые листы TMM3 демонстрируют минимальные изменения диэлектрической постоянной с изменением температуры в космическом пространстве, Обеспечение стабильности производительности антенны. X/y/z cte 15/15/23 соответствует коэффициенту термического расширения медной фольги, Обеспечение стабильности и надежности линии линии микрополосков/линии полосы.
